路面断面勾配とバウンダリー（スレンダー・ナロー）側溝 ます蓋（掃除口）の関係について
2016年6月24日 管理番号：SD1-1606241 製品分類：スレンダー側溝蓋
第一機材株式会社
１．側溝（敷地境界）に向けて横断勾配（Ｙ％）が付いている場合、
側溝蓋を水平に設置するとます蓋には
下図Ｘ部またはＺ部に段差が生じます。

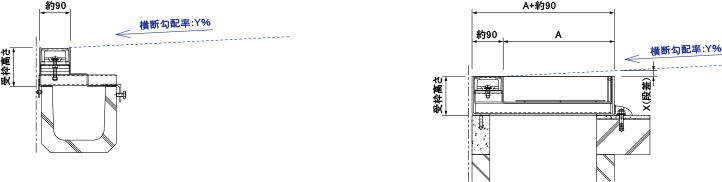

２－１a．側溝蓋は水平に設置 ２－１ｂ．側溝蓋、ます蓋共に水平に設置すると、段差：Ｘが生じますので、
充分ご注意ください。 段差：Ｘ＝Ａ×Ｙ％（㎜）

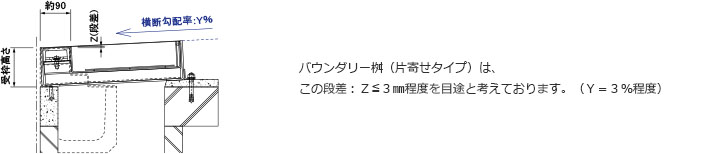

２－2．側溝蓋を水平に設置し、ます蓋を勾配：Ｙ％に合わせて設置すると、側溝枠とます枠に段差：Ｚが生じます。
段差：Ｚ＝約９０×Ｙ％（㎜）

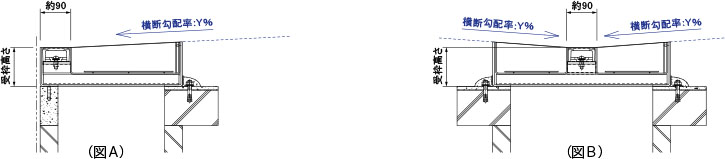

３．バウンダリー桝（片寄せタイプ）は、３％を超える勾配率の場合（Ｙ＞３％）、下図Ａのように化粧蓋を勾配に合わせて製作する事を
お薦めいたします。勾配率をご確認ください。
スレンダー桝（中央タイプ）は、1.5％を超える勾配率の場合（Ｙ＞1.5％）、下図Ｂのように化粧蓋を勾配に合わせて製作する事を
お薦めいたします。勾配率をご確認ください。。
（スレンダー桝は2-2項のように、ます蓋を勾配に合わせて設置できないため、対応する勾配率が変わります。）
