Q&A 詳細説明

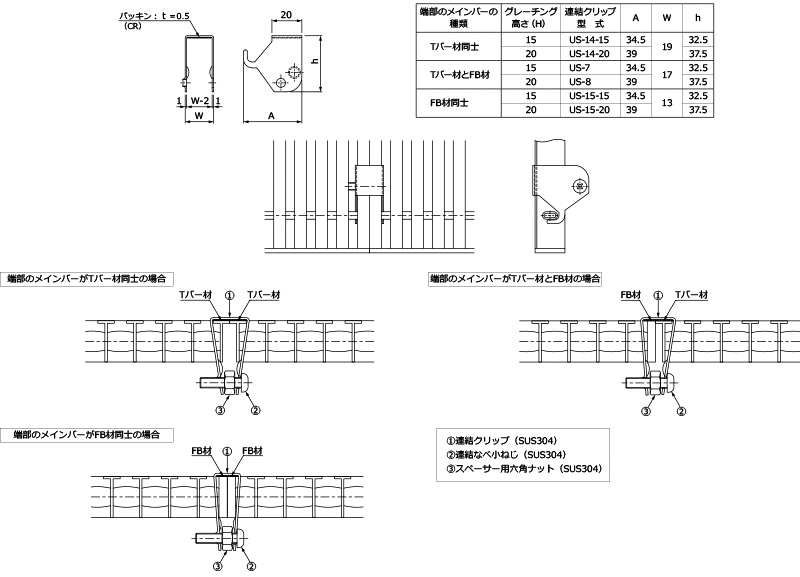

Tバータイプステンレスグレーチング用の連結クリップ

2017年2月1日 管理番号:SG1-1702011 製品分類:ステンレス製グレーチング:グレーチング金具


Tバータイプステンレスグレーチング用の連結クリップの使用用途及び種類となります。

・ステンレスグレーチングの長さ役物においては、ピッチ(スキマ)を両端均等調整しています。
・両端のピッチ(スキマ)は、規格ピッチ(スキマ)より広くならない設計・製造を行っています。
・Tバーグレーチングの場合、メインバー幅8㎜、ピッチ14(スキマ6)㎜・17(スキマ9)㎜を規格仕様としていますので、
スキマを規格より広くしないためには、両端のメインバーをTバーでなくフラットバーを使用するケースがあります。
TRW(ローレットタイプ)製品の場合には、そのケースでは同じローレットタイプのフラットバーFR材を使用しています。
