モルタル防水用・塗膜防水用
←№65カタログ 1-36ページ
デ ッ キ プ レ ー ト 用　　ね　じ　込　式

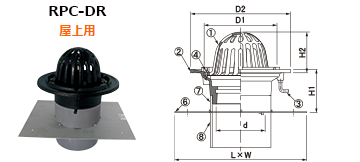

RPC-DR
屋上用
寸法 承 認 図 施工資料 定　価 コード№
50        01314410
65        01314420
75        01314430
100         01314440
125        01314450
150        01314460

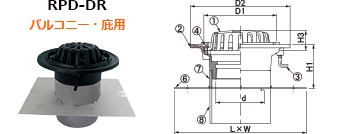

RPD-DR
バルコニー・庇用
寸法 承 認 図 施工資料 定　価 コード№
50        01314510
65        01314520
75        01314530
100         01314540
125        01314550
150        01314560

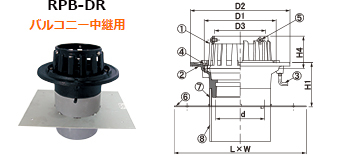

RPB-DR
バルコニー中継用
寸法 承 認 図 施工資料 定　価 コード№
50        01314710
65        01314720
75        01314730
100         01314740
125        01314750
150        01314760

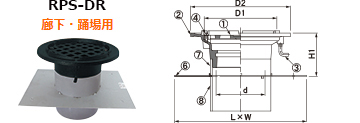

RPS-DR
廊下・踊場用
寸法 承 認 図 施工資料 定　価 コード№
50        01314610
65        01314620
75        01314630
100         01314640
125        01314650
150        01314660
関連ページ（PDFカタログ）
●施工例　●施工手順例
1-39
●打込金具
1-40
●部品の形状・スペーサー記号の説明など
1-80~81
塩ビ管寸法表
寸法 塩ビ管と長さ インチ・(㎜) 下スペーサーの長さ ㎜
50
VU3
・(H1ー60)
 80
65
SU4
・(H1ー60)
75
VU4
・(H1ー60)
100
VU5
・(H1ー60)
125
VU6
・(H1ー60)
150
VU8
・(H1ー40)
関連ページ（詳細ページ）
●たて口排水ルーフドレイン用 現場打込用金具
1-80
●スペーサー
1-81
1-36
