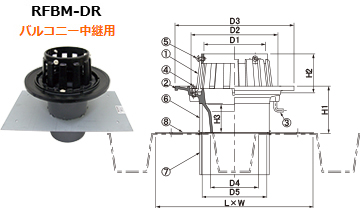

モルタル防水用・塗膜防水用 ファンネルドレイン
←№65カタログ 1-37ページ
デ ッ キ プ レ ー ト 用    　差　し　込　式
寸法 承 認 図 施工資料 定　価 コード№
50        01309810
65        01309820
75        01309830
100        01309840
125        01309850
150        01309860
塩ビ管寸法表
寸法 塩ビ管と長さ インチ・(㎜) 下スペーサーの長さ ㎜
50
VU3
・(H1ー35)
 80
65
VU3
・(H1ー35)
75
SU4
・(H1ー35)
100
SU5
・(H1ー35)
125
VU6
・(H1ー35)
150
VU8
・(H1ー30)
RFBM-DR 寸法 150 のみ H1寸法 79以下 は対応しません。
