ルーフドレイン
ＩＮＤＥＸ▲
2.マンホールカバー＆FRPマンホールカバー▷
１章の目次ページへ
←BACKNEXT→
元のページへ戻る

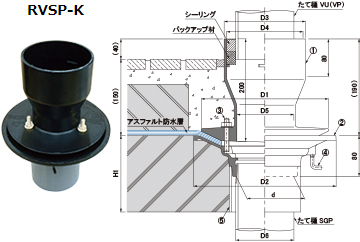

防水層貫通金物　アスファルト防水用
特 許 登 録 品
←№65カタログ 1-46ページ
下 部 接 続 ： ね じ 込 式
防水層施工貼り代 50㎜
寸法 承 認 図 施工資料 定　価 コード№
75        01300593
100        01300594
125        01300595
150        01300596
200        01300598
打込金具セット価格（ ルーフドレインの定価に含まれています。）
寸法 塩ビ管と長さ インチ・(㎜) セット価格 コード№
75
VU4
・(H1ー60)
   01300132
100
VU5
・(H1ー60)
   01300142
125
VU6
・(H1ー60)
   01300152
150
VU8
・(H1ー40)
   01300162
200
SUS8
・(H1ー60)
   01315983
型式末尾の［-K］を取った一般型（打込金具無し）の場合は打込金具セットの価格をドレインの定価より減額してください。
RVSP-K 寸法 200 は H1寸法 100〜 となります。
注) H1寸法 201㎜ 以上 は、 〜200㎜ サイズ価格の 500円高 となります。
 501㎜ 以上 は 別途見積 となります。
関連ページ（PDFカタログ）
●施工手順例-A
1-27
●打込金具(75~150→RV・RV-P)(200→RVW・RWV-P)
1-32
●部品の形状・スペーサー記号の説明など
1-80~81
関連ページ（詳細ページ）
●たて口排水ルーフドレイン用 現場打込用金具
1-80
●スペーサー
1-81
1-46
