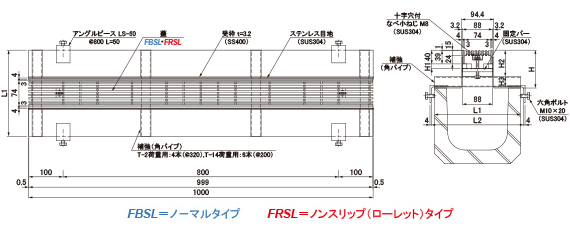

ステンレス製 スレンダー側溝蓋　スキマ６㎜
←№65カタログ 3-1-27ページ
Ｕ字溝用タイプ　 固定式 ターンプレスロック式 ステンレス目地付 スチール製受枠 （溶融亜鉛めっき）
関連ページ（PDFカタログ）
●荷重区分
3-1-3
●機種選定表
3-1-18
●納まり例
3-1-61
●開閉手順
3-1-65
適用荷重 みぞ幅
㎜		 受 枠 単 体 型 式   受  枠  単  体
固定式 ターンプレスロック式　（ 蓋 詳細ページ）
受枠単体型式 +  定　価 定　価 コード№ 承 認 図
Ｔ-2用 150 SLSSG-U15-2S     03563206
SLSSG-U15-2S
 +
FBSL10-1574-2NS
 SB03563206   03587031
SLSSG-U15-2S
 +
FRSL10-1574-2NS
 SR03563206   03587231
180 SLSSG-U18-2S     03563216
SLSSG-U18-2S
 +
FBSL10-1574-2NS
 SB03563216   03587031
SLSSG-U18-2S
 +
FRSL10-1574-2NS
 SR03563216   03587231
240 SLSSG-U24-2S     03563226
SLSSG-U24-2S
 +
FBSL10-1574-2NS
 SB03563226   03587031
SLSSG-U24-2S
 +
FRSL10-1574-2NS
 SR03563226   03587231
300 SLSSG-U30-2S     03563236
SLSSG-U30-2S
 +
FBSL10-1574-2NS
 SB03563236   03587031
SLSSG-U30-2S
 +
FRSL10-1574-2NS
 SR03563236   03587231
Ｔ-14
(R5)用		 150 SLSSG-U15-14S     03563158
SLSSG-U15-14S
 +
FBSL10-1574-14／20NS
 SB03563158   03587033
SLSSG-U15-14S
 +
FRSL10-1574-14／20NS
 SR03563158   03587233
180 SLSSG-U18-14S     03563168
SLSSG-U18-14S
 +
FBSL10-1574-14／20NS
 SB03563168   03587033
SLSSG-U18-14S
 +
FRSL10-1574-14／20NS
 SR03563168   03587233
240 SLSSG-U24-14S     03563178
SLSSG-U24-14S
 +
FBSL10-1574-14／20NS
 SB03563178   03587033
SLSSG-U24-14S
 +
FRSL10-1574-14／20NS
 SR03563178   03587233
300 SLSSG-U30-14S     03563188
SLSSG-U30-14S
 +
FBSL10-1574-14／20NS
 SB03563188   03587033
SLSSG-U30-14S
 +
FRSL10-1574-14／20NS
 SR03563188   03587233
3-1-27
