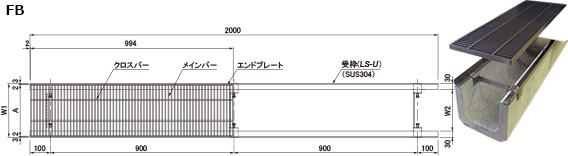

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	蓋、枠セット	適用荷重	蓋		適用受枠
					承 認 図	側溝用	定 価／枚	コード№	型　式	受枠承認図	定 価／m
150	200	15	10	FB10-1520		T-14		05348940	LS-15-U15		UZ05389000
			13	FB13-1520		T-14		05350020
			15	FB15-1520		T-14		05350220
			22	FB22-1520		T-2		05350520
			30	FB30-1520		T-2		05350720
		20	22	FB22-2020		T-14		05350521	LS-20-U15		UZ05389001
			30	FB30-2020		T-14		05350721
		25	30	FB30-2520		T-14		05350722	LS-25-U15		UZ05389002
180	250	15	10	FB10-1525		T-14		05348950	LS-15-U18		UZ05389000
			13	FB13-1525		T-2		05350030
			15	FB15-1525		T-2		05350230
			22	FB22-1525		T-2		05350530
			30	FB30-1525		歩 道		05350730
		20	10	FB10-2025		T-14		05348951	LS-20-U18		UZ05389001
			13	FB13-2025		T-14		05350031
			15	FB15-2025		T-14		05350231
			22	FB22-2025		T-2		05350531
			30	FB30-2025		T-2		05350731
		25	15	FB15-2525		T-14		05350232	LS-25-U18		UZ05389002
			22	FB22-2525		T-14		05350532
			30	FB30-2525		T-6		05350732
		32	30	FB30-3225		T-14		05350733	LS-32-U18		UZ05389003
240	300	15	10	FB10-1530		T-2		05348960	LS-15-U24		UZ05389000
			13	FB13-1530		T-2		05350040
			15	FB15-1530		T-2		05350240
			22	FB22-1530		歩 道		05350540
			30	FB30-1530		歩 道		05350740
		20	10	FB10-2030		T-14		05348961	LS-20-U24		UZ05389001
			13	FB13-2030		T-6		05350041
			15	FB15-2030		T-2		05350241
			22	FB22-2030		T-2		05350541
			30	FB30-2030		T-2		05350741
		25	10	FB10-2530		T-14		05348962	LS-25-U24		UZ05389002
			13	FB13-2530		T-14		05350042
			15	FB15-2530		T-14		05350242
			22	FB22-2530		T-2		05350542
			30	FB30-2530		T-2		05350742
		32	22	FB22-3230		T-14		05350543	LS-32-U24		UZ05389003
			30	FB30-3230		T-14		05350743
		38	30	FB30-3830		T-14		05350744	LS-38-U24		UZ05389004
300	350	15	10	FB10-1535		T-2		05348970	LS-15-U30		UZ05389000
			13	FB13-1535		T-2		05350050
			15	FB15-1535		歩 道		05350250
			22	FB22-1535		歩 道		05350550
			30	FB30-1535		歩 道		05350750
		20	10	FB10-2035		T-2		05348971	LS-20-U30		UZ05389001
			13	FB13-2035		T-2		05350051
			15	FB15-2035		T-2		05350251
			22	FB22-2035		T-2		05350551
			30	FB30-2035		歩 道		05350751
		25	10	FB10-2535		T-14		05348972	LS-25-U30		UZ05389002
			13	FB13-2535		T-14		05350052
			15	FB15-2535		T-6		05350252
			22	FB22-2535		T-2		05350552
			30	FB30-2535		T-2		05350752
		32	13	FB13-3235		T-14		05350053	LS-32-U30		UZ05389003
			15	FB15-3235		T-14		05350253
			22	FB22-3235		T-6		05350553
			30	FB30-3235		T-2		05350753
		38	22	FB22-3835		T-14		05350554	LS-38-U30		UZ05389004
			30	FB30-3835		T-14		05350754
		50	30	FB30-5035		T-14		05350755	LS-50-U30		UZ05389005
受枠コーナー加工費／1ヶ所											AZ05389000

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A+KC-2S		H=25,32,38,50㎜用		05389961
	CS4C4A	P＝13,15,22,30㎜用	H=15,20,25,32㎜用		05389960
	CS4C5A		H=38,50㎜用		05389970
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
	US-9-25		H＝25㎜用		05389684
	US-9-32		H＝32㎜用		05389685
	US-9-38		H＝38㎜用		05389686
	US-9-50		H＝50㎜用		05389687
