歩道用Ｔバー　ボルト固定式歩道用ます蓋

←№65カタログ 4-2-7ページ

ノーマルタイプ　クローズエンド

メインバーのピッチ 14㎜・ 17㎜

関連ページ（PDFカタログ）

●ダイ・シャット型の

特長と仕様

●Tバーの特長と仕様

●オプション部品

関連ページ（詳細ページ）

●オプション部品

オプション部品

六角棒スパナ（呼び5）
型　式	定価／個	コード№
MF-26		03589950
開閉フック
型　式	定価／個	コード№
MF-20		02369820

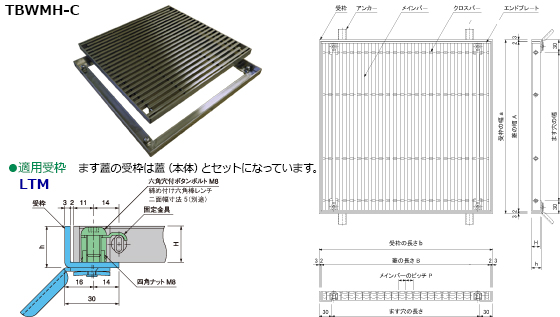

●寸法表　クローズエンド

ます穴 □㎜	蓋 □㎜	高さ㎜	ピッチ㎜	型　式	承認図	蓋+受枠セット		蓋単体		四方受枠：LTM
ます穴 □㎜	蓋 □㎜	高さ㎜	ピッチ㎜	TBWMH	承認図	定価／組	コード№	定価／枚	コード№	型　式	定価／組	コード№
250	300	15	14	14-1530-C			05325200			LTM-15
		15	17	17-1530-C			05325224			LTM-15
		20	14	14-2030-C			05325202			LTM-20
		20	17	17-2030-C			05325226			LTM-20
300	350	15	14	14-1535-C			05325204			LTM-15
		15	17	17-1535-C			05325228			LTM-15
		20	14	14-2035-C			05325206			LTM-20
		20	17	17-2035-C			05325230			LTM-20
350	400	15	14	14-1540-C			05325208			LTM-15
		15	17	17-1540-C			05325232			LTM-15
		20	14	14-2040-C			05325210			LTM-20
		20	17	17-2040-C			05325234			LTM-20
400	450	15	14	14-1545-C			05325212			LTM-15
		15	17	17-1545-C			05325236			LTM-15
		20	14	14-2045-C			05325214			LTM-20
		20	17	17-2045-C			05325238			LTM-20
450	500	15	14	14-1550-C			05325216			LTM-15
		15	17	17-1550-C			05325240			LTM-15
		20	14	14-2050-C			05325218			LTM-20
		20	17	17-2050-C			05325242			LTM-20
500	550	20	14	14-2055-C			05325220			LTM-20
500	550	20	17	17-2055-C			05325244			LTM-20
550	600	20	14	14-2060-C			05325222			LTM-20
550	600	20	17	17-2060-C			05325246			LTM-20
