スチール製 グリップライングレーチング みぞ蓋 一般側溝タイプ
←№65カタログ 6-51ページ
GNAG

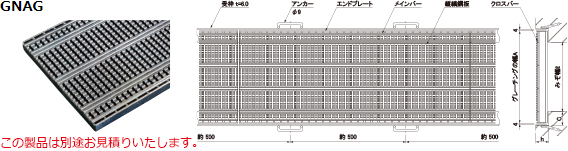

この製品は別途お見積りいたします。
関連ページ（PDFカタログ）
●特長・オプション
6-49
●部品の形状・仕様
6-50
メインバーのピッチによる本数と
グレーチングの幅
みぞ幅
㎜		 A
㎜		 H
㎜		 み　ぞ　蓋 適用荷重 承 認 図 適用受枠
型　式 歩道 T-2 T-6 T-14 T-20 T-25 型　式
200 300 19 GNAG19-20 ●             GSL-31
25 GNAG25-20   ●           GL-35
32 GNAG32-20       ●       GL-42
38 GNAG38-20         ●     GSL-50
44 GNAG44-20           ●   GSL-56
250 350 19 GNAG19-25 ●             GSL-31
25 GNAG25-25   ●           GL-35
32 GNAG32-25     ● ●       GL-42
38 GNAG38-25         ●     GSL-50
44 GNAG44-25           ●   GSL-56
300 400 19 GNAG19-30 ●             GSL-31
32 GNAG32-30   ●           GL-42
38 GNAG38-30     ●         GSL-50
44 GNAG44-30       ●       GSL-56
50 GNAG50-30           ●   GSL-61
350 450 19 GNAG19-35 ●             GSL-31
32 GNAG32-35   ●           GL-42
44 GNAG44-35     ●         GSL-56
50 GNAG50-35       ●       GSL-61
55 GNAG55-35           ●   GSL-66
400 500 19 GNAG19-40 ●             GSL-31
32 GNAG32-40   ●           GL-42
44 GNAG44-40     ●         GSL-56
50 GNAG50-40       ●       GSL-61
55 GNAG55-40         ●     GSL-66
65 GNAG65-40           ●   GSL-76
