スチール製グリップライングレーチングみぞ蓋ボルト固定タイプ

←№65カタログ 6-52ページ

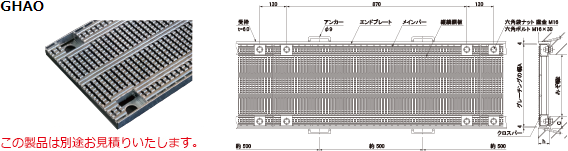

GHAO

この製品は別途お見積りいたします。

関連ページ（PDFカタログ）

●特長・オプション

●部品の形状・仕様

メインバーのピッチによる本数と
グレーチングの幅

みぞ幅㎜	A ㎜	H ㎜	み　ぞ　蓋	適用荷重						承認図	適用受枠
みぞ幅㎜	A ㎜	H ㎜	型　式	歩道	T-2	T-6	T-14	T-20	T-25	承認図	型　式
200	300	32	GHAO32-20A				●				GL-48-HA
		32	GHAO32-20B				●				GL-54-HB
		38	GHAO38-20A					●			GL-54-HA
		38	GHAO38-20B					●			GL-59-HB
		44	GHAO44-20A						●		GSL-61-HA
		44	GHAO44-20B						●		GSL-66-HB
250	350	38	GHAO38-25A				●				GL-54-HA
		38	GHAO38-25B				●				GL-59-HB
		44	GHAO44-25A					●			GSL-61-HA
		44	GHAO44-25B					●			GSL-66-HB
		50	GHAO50-25A					●	●		GSL-66-HA
		50	GHAO50-25B					●	●		GSL-71-HB
300	400	44	GHAO44-30A				●				GSL-61-HA
		44	GHAO44-30B				●				GSL-66-HB
		50	GHAO50-30A					●			GSL-66-HA
		50	GHAO50-30B					●			GSL-71-HB
		55	GHAO55-30A						●		GSL-71-HA
		55	GHAO55-30B						●		GSL-76-HB
350	450	50	GHAO50-35A				●				GSL-66-HA
		50	GHAO50-35B				●				GSL-71-HB
		55	GHAO55-35A					●			GSL-71-HA
		55	GHAO55-35B					●			GSL-76-HB
		60	GHAO60-35A						●		GSL-76-HA
		60	GHAO60-35B						●		GSL-81-HB
400	500	50	GHAO50-40A				●				GSL-66-HA
		50	GHAO50-40B				●				GSL-71-HB
		60	GHAO60-40A					●			GSL-76-HA
		60	GHAO60-40B					●			GSL-81-HB
		65	GHAO65-40A						●		GSL-81-HA
		65	GHAO65-40B						●		GSL-86-HB
