固定金具（オプション部品）と固定例
この製品は別途お見積りいたします。

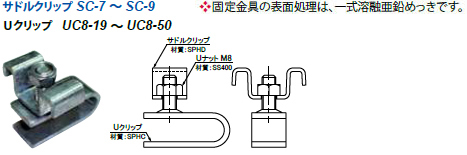

| サドルクリップ |
SC-7 〜 SC-9 |
❖固定金具の表面処理は、一式溶融亜鉛めっきです。 |
| Ｕクリップ |
UC8-19 〜 UC8-50 |
|
サドルクリップ 適用型式表
| つめつきサドルクリップ |
SC-10 ・ SC-11
|
| Ｕクリップ |
UC8-19 〜 UC8-44 |
PAT. |
 |

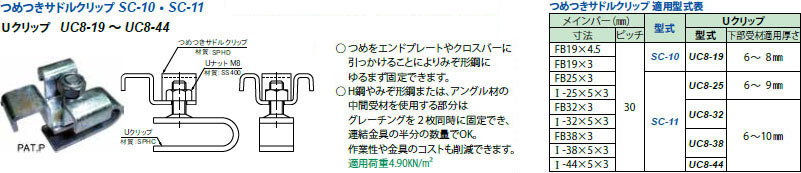

○つめをエンドプレートやクロスバーに
引っかけることによりみぞ形鋼にゆるま
ず固定できます。
○Ｈ鋼やみぞ形鋼または、アングル材の
中間受材を使用する部分は
グレーチン
グを２枚同時に固定でき、
連結金具の
半分の数量でOK。
作業性や金具のコストも削減できます。
適用荷重5.0kN/m²
つめつきサドルクリップ 適用型式表
関連ページ（PDFカタログ）
関連ページ（詳細ページ）
●承 認 図（サドルクリップ+Ｕクリップ）
| SC-7+UC8-19 |
SC-8+UC8-25 |
SC-8+UC8-32 |
SC-8+UC8-38 |
SC-8+UC8-44 |
SC-9+UC8-50 |
| |
|
|
|
|
|
●承 認 図（つめつきサドルクリップ+Ｕクリップ）
| SC-10+UC8-19 |
SC-11+UC8-25 |
SC-11+UC8-32 |
SC-11+UC8-38 |
SC-11+UC8-44 |
| |
|
|
|
|
