床板用グレーチング
ＩＮＤＥＸ▲
◁6.スチール製グレーチング8.アルミグレーチング＆FRPグレーチング＆樹脂グレーチング▷
７章の目次ページへ
←BACKNEXT→
元のページへ戻る
固定金具（オプション部品）と固定例
この製品は別途お見積りいたします。
←№65カタログ 7-5ページ

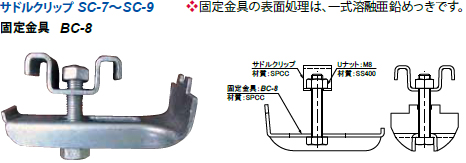

サドルクリップ SC-7 〜 SC-9   ❖固定金具の表面処理は、一式溶融亜鉛めっきです。
Ｕクリップ BC-8

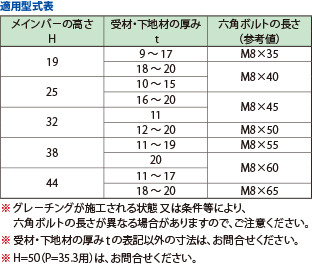

適用型式表※グレ－チングが施工される状態 又は条件等により、六角ボル
　トの長さが異なる場合がありますので、ご注意ください。
※受材・下地材の厚みtの表記以外の寸法はお問合せください。
※H=50（P=35.3用）は、お問合せください。
関連ページ（PDFカタログ）
●スチール製 床板用グレーチング GF
7-2~3
関連ページ（詳細ページ）
●スチール製 床板用グレーチング GF
7-2
●承 認 図（サドルクリップ+固定金具 BC-8）
SC-7+BC-8 SC-8+BC-8 SC-9+BC-8

7-5
