ステンレス製床板用グレーチング 歩行用 FB
この製品は
別途お見積りいたします。
←№65カタログ 7-8ページ

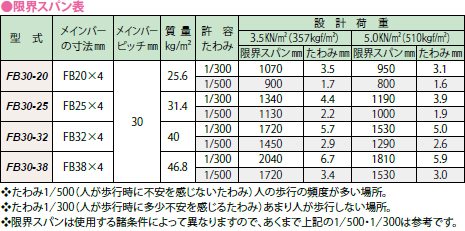

●限界スパン表 ❖たわみ1／500（人が歩行時に不安を感じないたわみ）人の歩行の頻度が多い場所。
❖たわみ1／300（人が歩行時に多少不安を感じるたわみ）あまり人が歩行しない場所。
❖限界スパンは使用する諸条件によって異なりますので、あくまで上記の1／500・1／300は
　参考です。
●メインバーの詳細 ノンスリップタイプも製作できます。
関連ページ（PDFカタログ）
●固定金具（オプション部品）と固定例
7-9
関連ページ（詳細ページ）
●固定金具（オプション部品）SC-S+UC-S
7-9
●承 認 図
FB30-20 FB30-25 FB30-32 FB30-38

7-8
