US型 グリーストラップ　SUS304製
←№65カタログ 13-12ページ

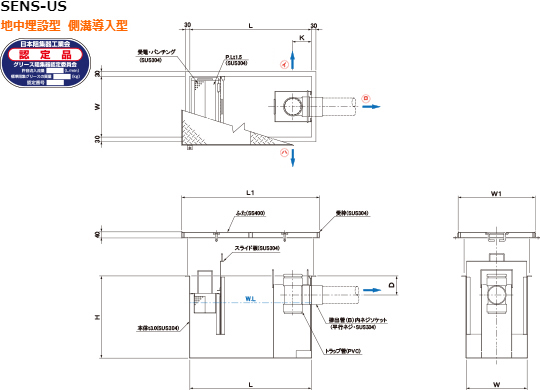

SENS-US
地中埋設型
側溝導入型
関連ページ（PDFカタログ）
●機種選定表
13-2~5
●型式記号の説明
13-7
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 許容
流入流量
ℓ/min		 阻集
グリース量 ㎏		 槽
数		 排出管(B)
L W H 錆 止 め ド ブ 付 S U S
SE50NS-US 600 300 495   ZZ12400025 DZ12400025 NZ12400025 50 16.6 3 80
SE70NS-US 600 400 510   ZZ12400026 DZ12400026 NZ12400026 70 23.2 3 80
SE120NS-US 800 400 540   ZZ12400027 DZ12400027 NZ12400027 120 39.8 3 100
SE150NS-US 1000 400 450   ZZ12400028 DZ12400028 NZ12400028 150 49.8 3 100
SE200NS-US 1000 500 555   ZZ12400029 DZ12400029 NZ12400029 200 66.4 3 100
SE250NS-US 1200 500 615   ZZ12400030 DZ12400030 NZ12400030 250 83.0 3 125
SE300NS-US 1400 500 615   ZZ12400031 DZ12400031 NZ12400031 300 99.6 3 125
SE400NS-US 1500 600 615   ZZ12400032 DZ12400032 NZ12400032 400 132.8 3 125
13-12
