D型 グリーストラップ　SUS304製
←№65カタログ 13-13ページ

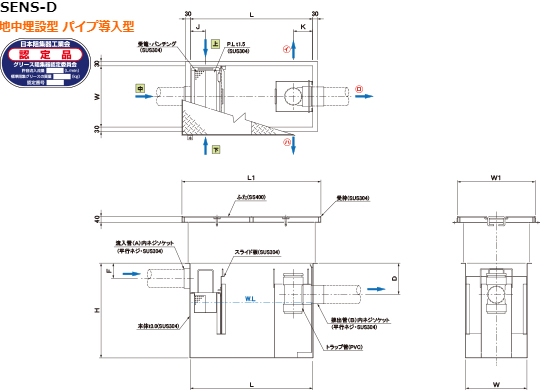

SENS-D
地中埋設型
パイプ導入型
関連ページ（PDFカタログ）
●機種選定表
13-2~5
●型式記号の説明
13-7
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 許容
流入流量
ℓ/min		 阻集
グリース量 ㎏		 槽
数		 流入管(A)
排出管(B)
L W H 錆 止 め ド ブ 付 S U S
SE50NS-D 600 300 565   ZZ12400040 DZ12400040 NZ12400040 50 16.6 3 80
SE70NS-D 600 400 600   ZZ12400041 DZ12400041 NZ12400041 70 23.2 3 80
SE120NS-D 800 400 620   ZZ12400042 DZ12400042 NZ12400042 120 39.8 3 100
SE150NS-D 1000 400 620   ZZ12400043 DZ12400043 NZ12400043 150 49.8 3 100
SE200NS-D 1000 500 665   ZZ12400044 DZ12400044 NZ12400044 200 66.4 3 100
SE250NS-D 1200 500 725   ZZ12400045 DZ12400045 NZ12400045 250 83.0 3 125
SE300NS-D 1400 500 725   ZZ12400046 DZ12400046 NZ12400046 300 99.6 3 125
SE400NS-D 1500 600 750   ZZ12400047 DZ12400047 NZ12400047 400 132.8 3 125
13-13
