YB(F)型 グリーストラップ　SUS304製　フレキタイプ
←№65カタログ 13-15ページ

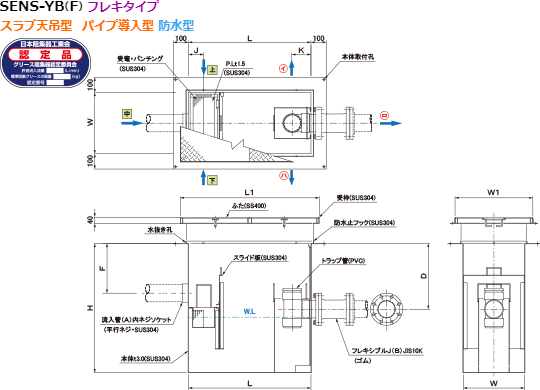

SENS-YB(F)
スラブ天吊型
パイプ導入型
防水型
関連ページ（PDFカタログ）
●機種選定表
13-2~5
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 許容
流入流量
ℓ/min		 阻集
グリース量 ㎏		 槽
数		 流入管(A)
排出管(B)
L W H 錆 止 め ド ブ 付 S U S
SE50NS-YB(F) 600 300 785   ZZ12400070 DZ12400070 NZ12400070 50 16.6 3 80
SE70NS-YB(F) 600 400 820   ZZ12400071 DZ12400071 NZ12400071 70 23.2 3 80
SE120NS-YB(F) 800 400 845   ZZ12400072 DZ12400072 NZ12400072 120 39.8 3 100
SE150NS-YB(F) 1000 400 845   ZZ12400073 DZ12400073 NZ12400073 150 49.8 3 100
SE200NS-YB(F) 1000 500 890   ZZ12400074 DZ12400074 NZ12400074 200 66.4 3 100
SE250NS-YB(F) 1200 500 950   ZZ12400075 DZ12400075 NZ12400075 250 83.0 3 125
SE300NS-YB(F) 1400 500 950   ZZ12400076 DZ12400076 NZ12400076 300 99.6 3 125
SE400NS-YB(F) 1500 600 975   ZZ12400077 DZ12400077 NZ12400077 400 132.8 3 125
13-15
