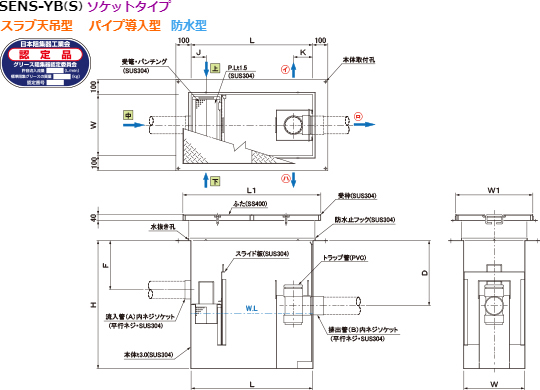

YB(S)型 グリーストラップ　SUS304製　ソケットタイプ
←№65カタログ 13-15ページ
SENS-YB(S)
スラブ天吊型
パイプ導入型
防水型
関連ページ（PDFカタログ）
●機種選定表
13-2~5
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 許容
流入流量
ℓ/min		 阻集
グリース量 ㎏		 槽
数		 流入管(A)
排出管(B)
L W H 錆 止 め ド ブ 付 S U S
SE50NS-YB(S) 600 300 785   ZZ12400080 DZ12400080 NZ12400080 50 16.6 3 80
SE70NS-YB(S) 600 400 820   ZZ12400081 DZ12400081 NZ12400081 70 23.2 3 80
SE120NS-YB(S) 800 400 845   ZZ12400082 DZ12400082 NZ12400082 120 39.8 3 100
SE150NS-YB(S) 1000 400 845   ZZ12400083 DZ12400083 NZ12400083 150 49.8 3 100
SE200NS-YB(S) 1000 500 890   ZZ12400084 DZ12400084 NZ12400084 200 66.4 3 100
SE250NS-YB(S) 1200 500 950   ZZ12400085 DZ12400085 NZ12400085 250 83.0 3 125
SE300NS-YB(S) 1400 500 950   ZZ12400086 DZ12400086 NZ12400086 300 99.6 3 125
SE400NS-YB(S) 1500 600 975   ZZ12400087 DZ12400087 NZ12400087 400 132.8 3 125
13-15
