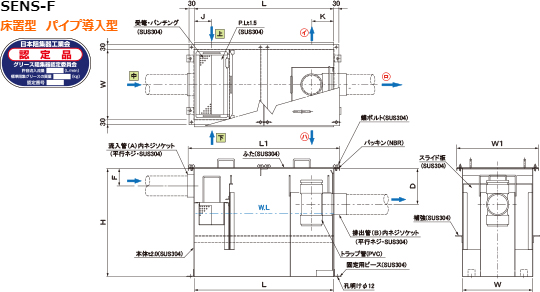

| SENS-F |
| 床置型 |
| パイプ導入型 |
|
●機種選定表
13-2~5
|
|
●型式記号の説明
13-7 |
| 型 式 | 製品寸法 ㎜ | 承 認 図 | 定 価 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
流入管(A) 排出管(B) |
|||
| L | W | H | ||||||||
| SE50NS-F |  |
600 | 300 | 565 | 50 | 16.6 | 3 | 80 | ||
| SE70NS-F | |
600 | 400 | 600 | 70 | 23.2 | 3 | 80 | ||
| SE120NS-F | |
800 | 400 | 620 | 120 | 39.8 | 3 | 100 | ||
| SE150NS-F | |
1000 | 400 | 620 | 150 | 49.8 | 3 | 100 | ||
| SE200NS-F | |
1000 | 500 | 665 | 200 | 66.4 | 3 | 100 | ||
| SE250NS-F | |
1200 | 500 | 725 | 250 | 83.0 | 3 | 125 | ||
| SE300NS-F | |
1400 | 500 | 725 | 300 | 99.6 | 3 | 125 | ||
| SE400NS-F | |
1500 | 600 | 750 | 400 | 132.8 | 3 | 125 | ||
