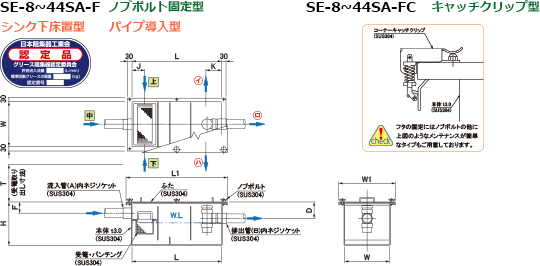

| ノブボルト固定型 |
| SE-8~44SA-F |
| シンク下床置型 |
| パイプ導入型 |
| キャッチクリップ型 |
| SE-8~44SA-FC |
|
●機種選定表
13-2~5 |
|
●型式記号の説明
13-7 |
| 製品寸法 ㎜ | ノブボルト固定型 | キャッチクリップ型 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
流入管(A) 排出管(B) |
||||||||
| L | W | H | 型 式 | 承 認 図 | 定 価 | 型 式 | 承 認 図 | 定 価 | ||||||
| 350 | 200 | 250 | SE-8SA-F |  |
SE-8SA-FC | |
8.0 | 2.6 | 3 | 50 | ||||
| 500 | 300 | 300 | SE-23SA-F | |
SE-23SA-FC | |
23.0 | 7.6 | 3 | 50 | ||||
| 600 | 300 | 330 | SE-35SA-F | |
SE-35SA-FC | |
35.0 | 11.6 | 3 | 50 | ||||
| 700 | 350 | 330 | SE-44SA-F | |
SE-44SA-FC | |
44.0 | 14.6 | 3 | 50 | ||||
