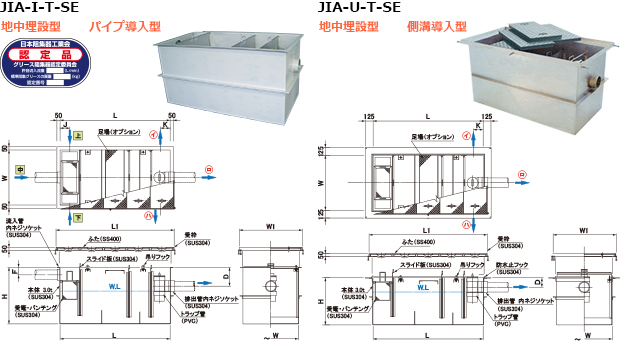

| JIA-I-T-SE |
| 地中埋設型 |
| パイプ導入型 |
| JIA-U-T-SE |
| 地中埋設型 |
| 側溝導入型 |
| 型 式 | 製品寸法 ㎜ | 承 認 図 | ふた(人荷重) の仕様別定価 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
流 入管(A) | 排 出管(B) | |||||
| L | W | H | 錆 止 め | ド ブ 付 | S U S | ||||||||
| JIA-I-800T-SE |  |
1750 | 875 | 900 | 600.0 | 199.2 | 4 | 150 | 150 | ||||
| JIA-I-1000T-SE | |
1900 | 950 | 1115 | 750.0 | 249.0 | 4 | 150 | 200 | ||||
| JIA-U-800T-SE | 1750 | 875 | 750 | 600.0 | 199.2 | 4 | ー | 150 | |||||
| JIA-U-1000T-SE | 1900 | 950 | 900 | 750.0 | 249.0 | 4 | ー | 200 | |||||
