●機種選定表
13-2~5
|
|
●型式記号の説明
13-7 |
|

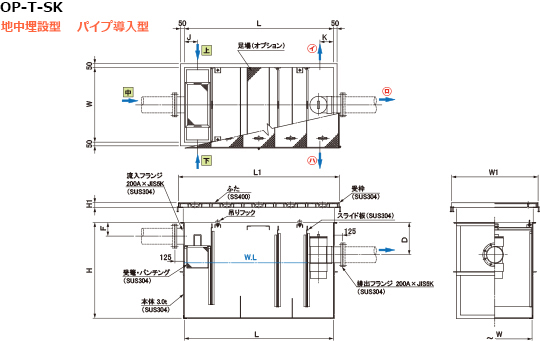

●取付図・選定表
13-8 |
| 製品寸法 ㎜ | 型 式 | 承 認 図 | ふた(人荷重) の仕様別定価 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
口 径 （A） |
||||
| L | W | H | 錆 止 め | ド ブ 付 | S U S | ||||||
| 2000 | 1000 | 1285 | OP1500T-SK | 750.0 | 354.4 | 4 | 200 | ||||
| 2200 | 1100 | 1385 | OP2000T-SK | 750.0 | 472.5 | 4 | 200 | ||||
| 2500 | 1250 | 1485 | OP3000T-SK | 750.0 | 708.7 | 4 | 200 | ||||
