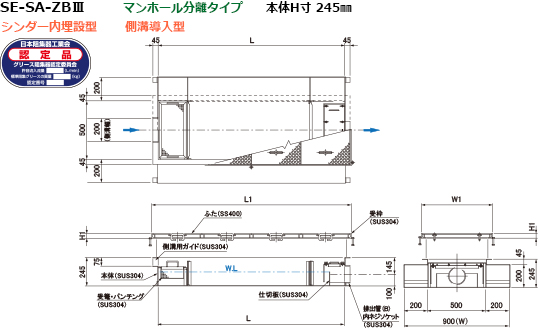

| SE-SA-ZBⅢ |
| 本体H寸245㎜ |
| シンダー内埋設型 |
| 側溝導入型 |
|
●機種選定表
13-2~5 |
|
●型式記号の説明
13-7 |
| 型 式 | 製品寸法 ㎜ | 承 認 図 | ふた(人荷重) の仕様別定価 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
排出管 （B） | ||||
| L | W | H | 錆 止 め | S U S | |||||||
| SE-200SA-ZBⅢ |  |
1400 | 900 | 245 | 200.0 | 66.4 | 3 | 125 | |||
| SE-224SA-ZBⅢ | |
1600 | 900 | 245 | 224.0 | 74.3 | 3 | 125 | |||
| SE-252SA-ZBⅢ | |
1800 | 900 | 245 | 252.0 | 83.6 | 3 | 125 | |||
| SE-336SA-ZBⅢ | |
2400 | 900 | 245 | 336.0 | 111.5 | 3 | 125 | |||
