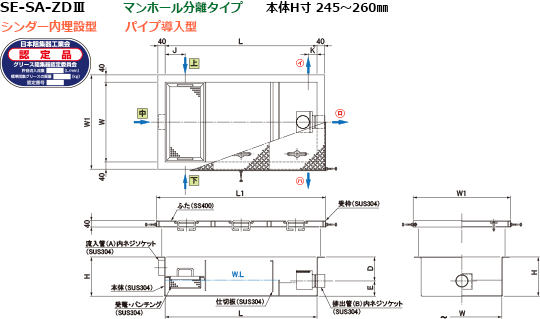

ZDⅢ型浅型グリーストラップ SUS304製　マンホール分離タイプ

←№65カタログ 13-20ページ

SE-SA-ZDⅢ

本体H寸 245〜260㎜

シンダー内埋設型

パイプ導入型

関連ページ（PDFカタログ）

●機種選定表

●型式記号の説明

型　式		製品寸法㎜			承認図	ふた(人荷重) の仕様別定価		許容流入流量 ℓ/min	阻集グリース量㎏	槽数	流入管（A）	排出管（B）
型　式		L	W	H	承認図	錆止め	S U S	許容流入流量 ℓ/min	阻集グリース量㎏	槽数	流入管（A）	排出管（B）
SE-31SA-ZDⅢ		750	400	245		ZZ12400153	NZ12400153	31.0	10.2	3	80	80
SE-55SA-ZDⅢ		1000	500	245		ZZ12400154	NZ12400154	55.0	18.2	3	80	80
SE-85SA-ZDⅢ		1300	500	255		ZZ12400155	NZ12400155	85.0	28.2	3	80	100
SE-108SA-ZDⅢ		1500	500	260		ZZ12400156	NZ12400156	108.0	35.8	3	80	100
SE-160SA-ZDⅢ		1550	700	260		ZZ12400157	NZ12400157	160.0	53.1	3	80	100
SE-180SA-ZDⅢ		1710	700	260		ZZ12400158	NZ12400158	180.0	59.7	3	80	100
