●機種選定表
13-2~5
|
|
●型式記号の説明
13-7 |
|

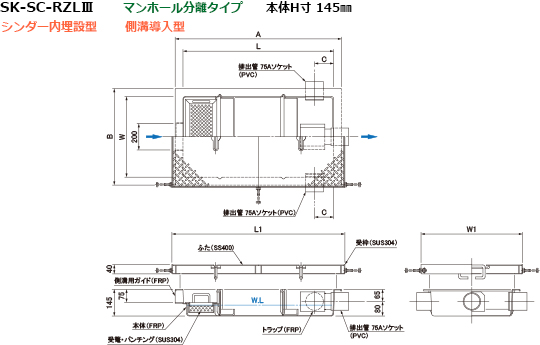

●取付図・選定表
13-8 |
| 製品寸法 ㎜ | 型 式 | 承 認 図 | ふた(人荷重) の仕様別定価 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
排出管 （B） | |||
| L | W | H | 錆 止 め | S U S | ||||||
| 810 | 360 | 145 | SK11SC-RZLⅢ | 11.3 | 3.5 | 3 | 75 | |||
| 910 | 510 | 145 | SK18SC-RZLⅢ | 18.8 | 5.9 | 3 | 75 | |||
| 1460 | 510 | 145 | SK30SC-RZLⅢ | 30.0 | 9.5 | 3 | 75 | |||
