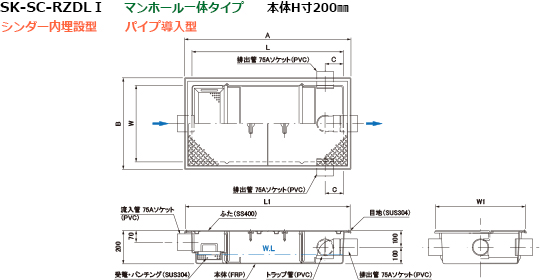

| SK-SC-RZDLⅠ |
| 本体H寸 200㎜ |
| シンダー内埋設型 |
| パイプ導入型 |
|
●機種選定表
13-2~5 |
|
●型式記号の説明
13-7 |
| 型 式 | 製品寸法 ㎜ | 承 認 図 | ふた(人荷重) の仕様別定価 | 許容 流入流量 ℓ/min |
阻集 グリース量 ㎏ |
槽 数 |
流入管 （A） |
排出管 （B） | |||
| L | W | H | 錆 止 め | S U S | |||||||
| SK15SC-RZDLⅠ | 810 | 410 | 200 | 15.0 | 4.7 | 3 | 75 | 75 | |||
| SK22SC-RZDLⅠ | 1010 | 510 | 200 | 22.5 | 7.1 | 3 | 75 | 75 | |||
| SK30SC-RZDLⅠ | 1210 | 610 | 200 | 30.0 | 9.5 | 3 | 75 | 75 | |||
| SK52SC-RZDLⅠ | 1610 | 810 | 200 | 52.5 | 16.5 | 3 | 75 | 75 | |||
