GNU(F)型 ガソリントラップ　SUS304製　フレキタイプ
←№65カタログ 13-26ページ

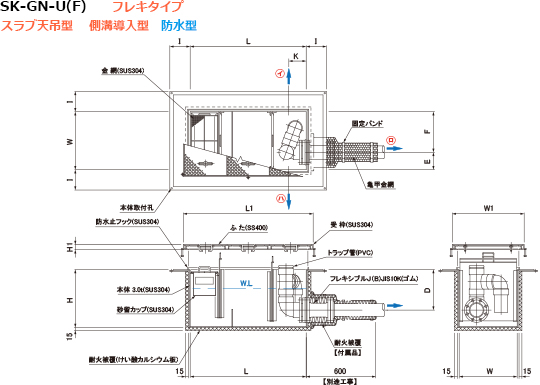

SK-GN-U(F)
スラブ天吊型
側溝導入型
防水型
関連ページ（PDFカタログ）
●機種選定表
13-6
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
実容量
ℓ		 許容流
入流量
ℓ/min		 槽
数		 排出管 （B）
L W H 錆 止 め ド ブ 付 S U S
SK-60GN-U(F) 600 300 450   WZ12400500 DZ12400500 NZ12400500 60 45.0 3 80
SK-85GN-U(F) 700 350 450   WZ12400501 DZ12400501 NZ12400501 85 63.7 3 80
SK-110GN-U(F) 800 400 450   WZ12400502 DZ12400502 NZ12400502 110 82.5 3 80
SK-160GN-U(F) 900 450 500   WZ12400503 DZ12400503 NZ12400503 160 120.0 3 80
SK-175GN-U(F) 1000 500 500   WZ12400504 DZ12400504 NZ12400504 175 131.2 3 100
SK-200GN-U(F) 1100 500 500   WZ12400505 DZ12400505 NZ12400505 200 150.0 3 100
SK-255GN-U(F) 1200 600 500   WZ12400506 DZ12400506 NZ12400506 255 191.2 3 100
SK-400GN-U(F) 1400 700 650   WZ12400507 DZ12400507 NZ12400507 400 300.0 4 125
SK-500GN-U(F) 1600 800 600   WZ12400508 DZ12400508 NZ12400508 500 375.0 4 125
13-26
