GNUS型 ガソリントラップ　SUS304製
←№65カタログ 13-27ページ

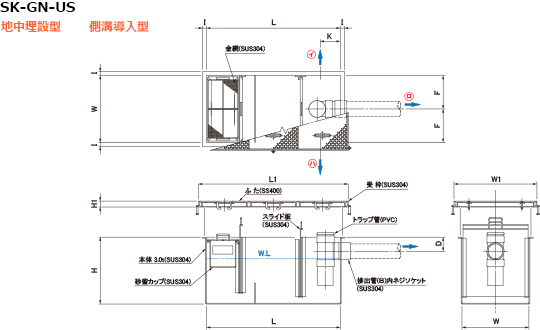

SK-GN-US
地中埋設型
側溝導入型
関連ページ（PDFカタログ）
●機種選定表
13-6
●型式記号の説明
13-7
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
実容量
ℓ		 許容流
入流量
ℓ/min		 槽
数		   排出管 （B）
L W H 錆 止 め ド ブ 付 S U S
SK-60GN-US 600 300 450   WZ12400518 DZ12400518 NZ12400518 60 45.0 3   80
SK-85GN-US 700 350 450   WZ12400519 DZ12400519 NZ12400519 85 63.7 3   80
SK-110GN-US 800 400 450   WZ12400520 DZ12400520 NZ12400520 110 82.5 3   80
SK-160GN-US 900 450 500   WZ12400521 DZ12400521 NZ12400521 160 120.0 3   80
SK-175GN-US 1000 500 500   WZ12400522 DZ12400522 NZ12400522 175 131.2 3   100
SK-200GN-US 1100 500 500   WZ12400523 DZ12400523 NZ12400523 200 150.0 3   100
SK-255GN-US 1200 600 500   WZ12400524 DZ12400524 NZ12400524 255 191.2 3   100
SK-400GN-US 1400 700 650   WZ12400525 DZ12400525 NZ12400525 400 300.0 4   125
SK-500GN-US 1600 800 600   WZ12400526 DZ12400526 NZ12400526 500 375.0 4   125
13-27
