GNUE(S)型 ガソリントラップ　SUS304製　ソケットタイプ
←№65カタログ 13-28ページ

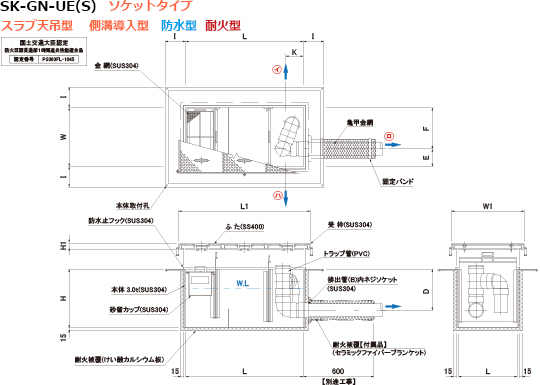

SK-GN-UE(S)
スラブ天吊型
側溝導入型
防水型   耐火型
関連ページ（PDFカタログ）
●機種選定表
13-6
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
実容量
ℓ		 許容流
入流量
ℓ/min		 槽
数		 排出管 （B）
L W H 錆 止 め ド ブ 付 S U S
SK-60GN-UE(S) 600 300 450   WZ12400545 DZ12400545 NZ12400545 60 45.0 3 80
SK-85GN-UE(S) 700 350 450   WZ12400546 DZ12400546 NZ12400546 85 63.7 3 80
SK-110GN-UE(S) 800 400 450   WZ12400547 DZ12400547 NZ12400547 110 82.5 3 80
SK-160GN-UE(S) 900 450 500   WZ12400548 DZ12400548 NZ12400548 160 120.0 3 80
SK-175GN-UE(S) 1000 500 500   WZ12400549 DZ12400549 NZ12400549 175 131.2 3 100
SK-200GN-UE(S) 1100 500 500   WZ12400550 DZ12400550 NZ12400550 200 150.0 3 100
SK-255GN-UE(S) 1200 600 500   WZ12400551 DZ12400551 NZ12400551 255 191.2 3 100
SK-400GN-UE(S) 1400 700 650   WZ12400552 DZ12400552 NZ12400552 400 300.0 4 125
SK-500GN-UE(S) 1600 800 600   WZ12400553 DZ12400553 NZ12400553 500 375.0 4 125
13-28
