GNYB(F)型 ガソリントラップ　SUS304製　フレキタイプ
←№65カタログ 13-29ページ

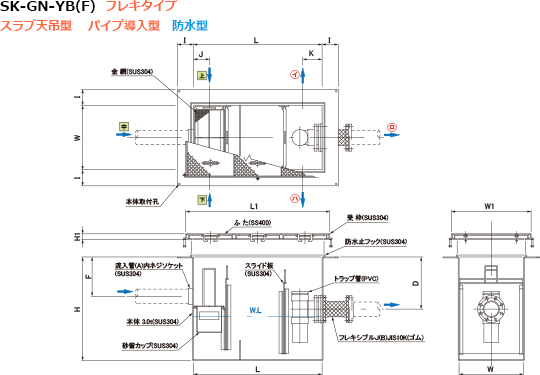

SK-GN-YB(F)
スラブ天吊型
パイプ導入型
防水型
関連ページ（PDFカタログ）
●機種選定表
13-6
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
実容量
ℓ		 許容流
入流量
ℓ/min		 槽
数		 流入管 （A） 排出管 （B）
L W H 錆 止 め ド ブ 付 S U S
SK-60GN-YB(F) 600 300 760   WZ12400554 DZ12400554 NZ12400554 60 45.0 3 80 80
SK-85GN-YB(F) 700 350 760   WZ12400555 DZ12400555 NZ12400555 85 63.7 3 80 80
SK-110GN-YB(F) 800 400 760   WZ12400556 DZ12400556 NZ12400556 110 82.5 3 80 80
SK-160GN-YB(F) 900 450 810   WZ12400557 DZ12400557 NZ12400557 160 120.0 3 80 80
SK-175GN-YB(F) 1000 500 810   WZ12400558 DZ12400558 NZ12400558 175 131.2 3 100 100
SK-200GN-YB(F) 1100 500 810   WZ12400559 DZ12400559 NZ12400559 200 150.0 3 100 100
SK-255GN-YB(F) 1200 600 810   WZ12400560 DZ12400560 NZ12400560 255 191.2 3 100 100
SK-400GN-YB(F) 1400 700 900   WZ12400561 DZ12400561 NZ12400561 400 300.0 4 125 125
SK-500GN-YB(F) 1600 800 850   WZ12400562 DZ12400562 NZ12400562 500 375.0 4 125 125
13-29
