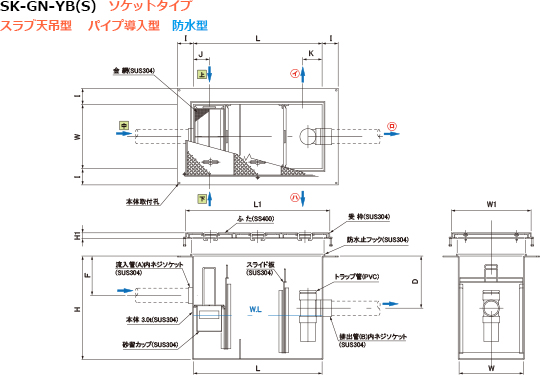

GNYB(S)型 ガソリントラップ　SUS304製　ソケットタイプ
←№65カタログ 13-29ページ
SK-GN-YB(S)
スラブ天吊型
パイプ導入型
防水型
関連ページ（PDFカタログ）
●機種選定表
13-6
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
実容量
ℓ		 許容流
入流量
ℓ/min		 槽
数		 流入管 （A） 排出管 （B）
L W H 錆 止 め ド ブ 付 S U S
SK-60GN-YB(S) 600 300 760   WZ12400563 DZ12400563 NZ12400563 60 45.0 3 80 80
SK-85GN-YB(S) 700 350 760   WZ12400564 DZ12400564 NZ12400564 85 63.7 3 80 80
SK-110GN-YB(S) 800 400 760   WZ12400565 DZ12400565 NZ12400565 110 82.5 3 80 80
SK-160GN-YB(S) 900 450 810   WZ12400566 DZ12400566 NZ12400566 160 120.0 3 80 80
SK-175GN-YB(S) 1000 500 810   WZ12400567 DZ12400567 NZ12400567 175 131.2 3 100 100
SK-200GN-YB(S) 1100 500 810   WZ12400568 DZ12400568 NZ12400568 200 150.0 3 100 100
SK-255GN-YB(S) 1200 600 810   WZ12400569 DZ12400569 NZ12400569 255 191.2 3 100 100
SK-400GN-YB(S) 1400 700 900   WZ12400570 DZ12400570 NZ12400570 400 300.0 4 125 125
SK-500GN-YB(S) 1600 800 850   WZ12400571 DZ12400571 NZ12400571 500 375.0 4 125 125
