GNYEB(F)型 ガソリントラップ　SUS304製　フレキタイプ
←№65カタログ 13-30ページ

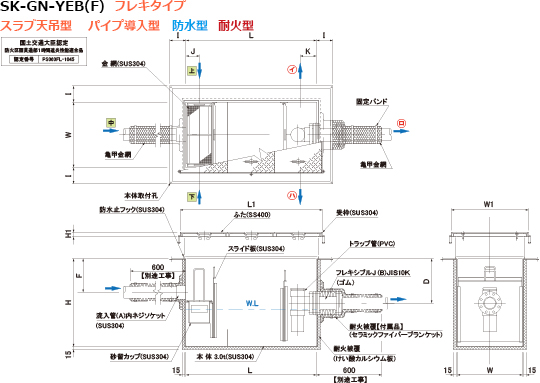

SK-GN-YEB(F)
スラブ天吊型
パイプ導入型
防水型   耐火型
関連ページ（PDFカタログ）
●機種選定表
13-6
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
実容量
ℓ		 許容流
入流量
ℓ/min		 槽
数		 流入管 （A） 排出管 （B）
L W H 錆 止 め ド ブ 付 S U S
SK-60GN-YEB(F) 600 300 760   WZ12400572 DZ12400572 NZ12400572 60 45.0 3 80 80
SK-85GN-YEB(F) 700 350 760   WZ12400573 DZ12400573 NZ12400573 85 63.7 3 80 80
SK-110GN-YEB(F) 800 400 760   WZ12400574 DZ12400574 NZ12400574 110 82.5 3 80 80
SK-160GN-YEB(F) 900 450 810   WZ12400575 DZ12400575 NZ12400575 160 120.0 3 80 80
SK-175GN-YEB(F) 1000 500 810   WZ12400576 DZ12400576 NZ12400576 175 131.2 3 100 100
SK-200GN-YEB(F) 1100 500 810   WZ12400577 DZ12400577 NZ12400577 200 150.0 3 100 100
SK-255GN-YEB(F) 1200 600 810   WZ12400578 DZ12400578 NZ12400578 255 191.2 3 100 100
SK-400GN-YEB(F) 1400 700 900   WZ12400579 DZ12400579 NZ12400579 400 300.0 4 125 125
SK-500GN-YEB(F) 1600 800 850   WZ12400580 DZ12400580 NZ12400580 500 375.0 4 125 125
13-30
