QN型駐車場・洗車場用排水桝　SUS304製
←№65カタログ 13-34ページ

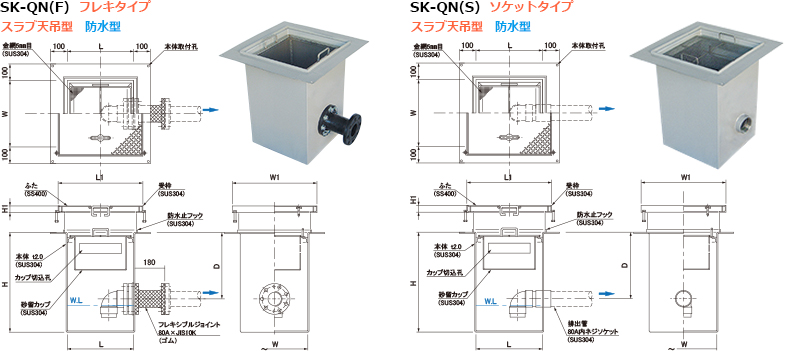

SK-QN(F)   フレキタイプ
スラブ天吊型     防水型
SK-QN(F)   ソケットタイプ
スラブ天吊型     防水型
フレキタイプ
蓋・受枠付

型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
容量
ℓ
L W H 錆 止 め ド ブ 付 S U S
SK-30QN(F) 300 300 500   ZZ12401028 DZ12401028 NZ12401028 15
SK-35QN(F) 350 350 500   ZZ12401029 DZ12401029 NZ12401029 20
SK-40QN(F) 400 400 500   ZZ12401030 DZ12401030 NZ12401030 25
SK-45QN(F) 450 450 500   ZZ12401031 DZ12401031 NZ12401031 30
SK-50QN(F) 500 500 500   ZZ12401032 DZ12401032 NZ12401032 40
関連ページ（PDFカタログ）
●機種選定表
13-7
●型式記号の説明
●取付図・選定表
13-9
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
●パンチング篭・砂留カップ
13-39
ソケットタイプ
蓋・受枠付

型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
容量
ℓ
L W H 錆 止 め ド ブ 付 S U S
SK-30QN(S) 300 300 500   ZZ12401033 DZ12401033 NZ12401033 15
SK-35QN(S) 350 350 500   ZZ12401034 DZ12401034 NZ12401034 20
SK-40QN(S) 400 400 500   ZZ12401035 DZ12401035 NZ12401035 25
SK-45QN(S) 450 450 500   ZZ12401036 DZ12401036 NZ12401036 30
SK-50QN(S) 500 500 500   ZZ12401037 DZ12401037 NZ12401037 40
関連ページ（詳細ページ）
●パンチング篭・砂留カップ
13-39
13-34
