QNE型 駐車場・洗車場用排水桝　SUS304製　
←№65カタログ 13-35ページ

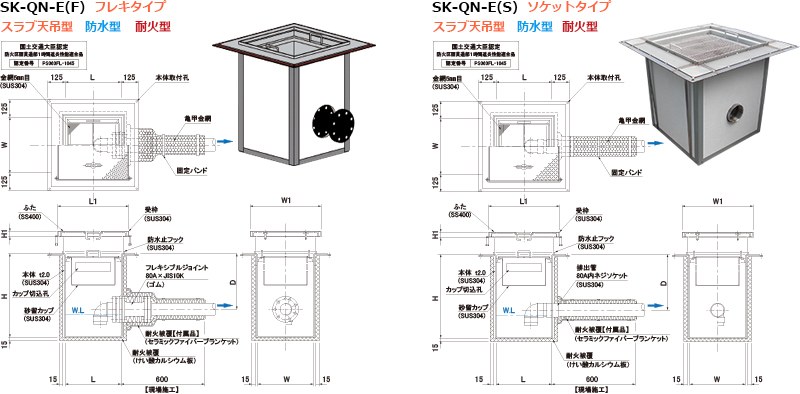

SK-QN-E(F)   フレキタイプ
スラブ天吊型     防水型   耐火型
SK-QN-E(S)   ソケットタイプ
スラブ天吊型     防水型   耐火型
フレキタイプ
蓋・受枠付

型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
容量
ℓ
L W H 錆 止 め ド ブ 付 S U S
SK-30QN-E(F) 300 300 500   ZZ12401043 DZ12401043 NZ12401043 15
SK-35QN-E(F) 350 350 500   ZZ12401044 DZ12401044 NZ12401044 20
SK-40QN-E(F) 400 400 500   ZZ12401045 DZ12401045 NZ12401045 25
SK-45QN-E(F) 450 450 500   ZZ12401046 DZ12401046 NZ12401046 30
SK-50QN-E(F) 500 500 500   ZZ12401047 DZ12401047 NZ12401047 40
関連ページ（PDFカタログ）
●機種選定表
13-7
●型式記号の説明
●取付図・選定表
13-9
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
●パンチング篭・砂留カップ
13-39
ソケットタイプ
蓋・受枠付

型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 本体
容量
ℓ
L W H 錆 止 め ド ブ 付 S U S
SK-30QN-E(S) 300 300 500   ZZ12401048 DZ12401048 NZ12401048 15
SK-35QN-E(S) 350 350 500   ZZ12401049 DZ12401049 NZ12401049 20
SK-40QN-E(S) 400 400 500   ZZ12401050 DZ12401050 NZ12401050 25
SK-45QN-E(S) 450 450 500   ZZ12401051 DZ12401051 NZ12401051 30
SK-50QN-E(S) 500 500 500   ZZ12401052 DZ12401052 NZ12401052 40
関連ページ（詳細ページ）
●パンチング篭・砂留カップ
13-39
