雨水・雑排水用排水桝　SUS304製
←№65カタログ 13-36ページ

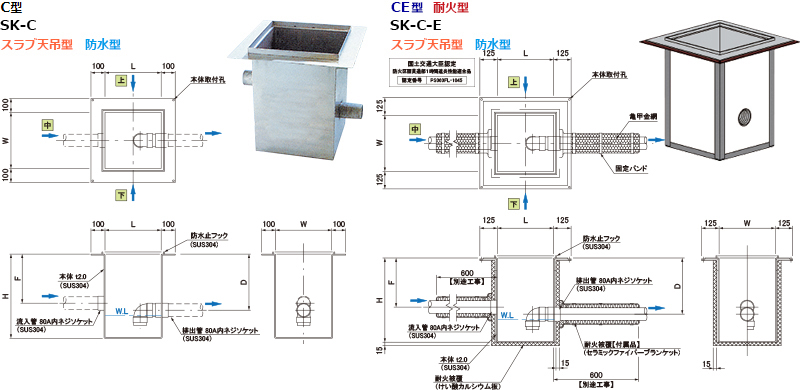

C型
SK-C   スラブ天吊型     防水型
CE型   耐火型
SK-C-E   スラブ天吊型     防水型
タイプ 型　式 製品寸法 ㎜ 承 認 図 定 価 本体
容量
ℓ
L W H
C型 SK-30C-1 300 300 450   ZZ12439200 15
SK-30C-2 300 300 600   ZZ12439201 15
SK-30C-3 300 300 750   ZZ12439202 15
SK-45C-1 450 450 450   ZZ12439205 30
SK-45C-2 450 450 600   ZZ12439206 30
SK-45C-3 450 450 750   ZZ12439207 30
SK-60C-1 600 600 450   ZZ12439210 50
SK-60C-2 600 600 600   ZZ12439211 50
SK-60C-3 600 600 750   ZZ12439212 50
CE型
耐火型		 SK-30C-E1 300 300 450   ZZ12439220 15
SK-30C-E2 300 300 600   ZZ12439221 15
SK-30C-E3 300 300 750   ZZ12439222 15
SK-45C-E1 450 450 450   ZZ12439225 30
SK-45C-E2 450 450 600   ZZ12439226 30
SK-45C-E3 450 450 750   ZZ12439227 30
SK-60C-E1 600 600 450   ZZ12439230 50
SK-60C-E2 600 600 600   ZZ12439231 50
SK-60C-E3 600 600 750   ZZ12439232 50
