汚水排水桝　SUS304製
←№65カタログ 13-37ページ

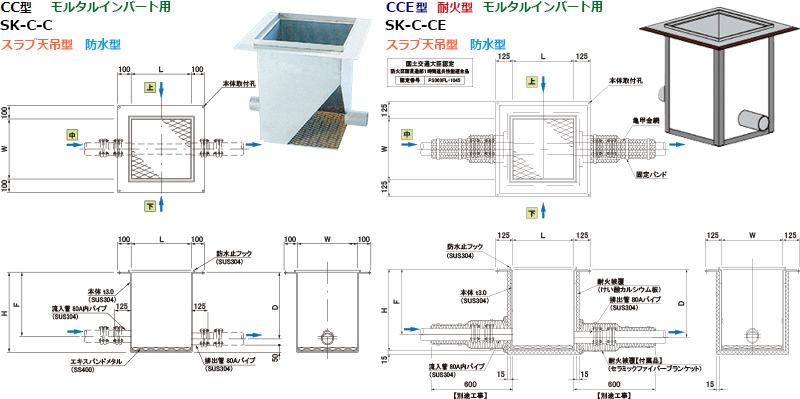

CC型   モルタルインバート用
SK-C-C   スラブ天吊型     防水型
CCE型   耐火型   モルタルインバート用
SK-C-CE   スラブ天吊型     防水型
タイプ 型　式 製品寸法 ㎜ 承 認 図 定 価
L W H
CC型 SK-45C-C1 450 450 450   ZZ12439300
SK-45C-C2 450 450 600   ZZ12439301
SK-45C-C3 450 450 750   ZZ12439302
SK-60C-C1 600 600 450   ZZ12439305
SK-60C-C2 600 600 600   ZZ12439306
SK-60C-C3 600 600 750   ZZ12439307
SK-75C-C1 750 750 800   ZZ12439310
SK-75C-C2 750 750 1000   ZZ12439311
SK-75C-C3 750 750 1200   ZZ12439312
SK-90C-C1 900 900 800   ZZ12439315
SK-90C-C2 900 900 1000   ZZ12439316
SK-90C-C3 900 900 1200   ZZ12439317
CCE型
耐火型		 SK-45C-CE1 450 450 450   ZZ12439320
SK-45C-CE2 450 450 600   ZZ12439321
SK-45C-CE3 450 450 750   ZZ12439322
SK-60C-CE1 600 600 450   ZZ12439325
SK-60C-CE2 600 600 600   ZZ12439326
SK-60C-CE3 600 600 750   ZZ12439327
SK-75C-CE1 750 750 800   ZZ12439330
SK-75C-CE2 750 750 1000   ZZ12439331
SK-75C-CE3 750 750 1200   ZZ12439332
SK-90C-CE1 900 900 800   ZZ12439335
SK-90C-CE2 900 900 1000   ZZ12439336
SK-90C-CE3 900 900 1200   ZZ12439337
