汚水排水桝　SUS304製
←№65カタログ 13-38ページ

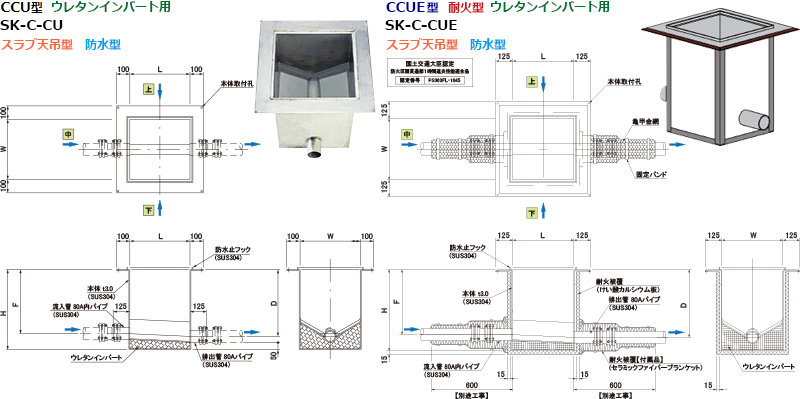

CCU型   ウレタンインバート用
SK-C-CU   スラブ天吊型     防水型
CCUE型   耐火型   ウレタンインバート用
SK-C-CUE   スラブ天吊型     防水型
タイプ 型　式 製品寸法 ㎜ 承 認 図 定 価
L W H
CCU型 SK-45C-CU1 450 450 450   ZZ12439341
SK-45C-CU2 450 450 600   ZZ12439342
SK-45C-CU3 450 450 750   ZZ12439343
SK-60C-CU1 600 600 450   ZZ12439346
SK-60C-CU2 600 600 600   ZZ12439347
SK-60C-CU3 600 600 750   ZZ12439348
SK-75C-CU1 750 750 800   ZZ12439351
SK-75C-CU2 750 750 1000   ZZ12439352
SK-75C-CU3 750 750 1200   ZZ12439353
SK-90C-CU1 900 900 800   ZZ12439356
SK-90C-CU2 900 900 1000   ZZ12439357
SK-90C-CU3 900 900 1200   ZZ12439358
CCUE型
耐火型		 SK-45C-CUE1 450 450 450   ZZ12439361
SK-45C-CUE2 450 450 600   ZZ12439362
SK-45C-CUE3 450 450 750   ZZ12439363
SK-60C-CUE1 600 600 450   ZZ12439366
SK-60C-CUE2 600 600 600   ZZ12439367
SK-60C-CUE3 600 600 750   ZZ12439368
SK-75C-CUE1 750 750 800   ZZ12439371
SK-75C-CUE2 750 750 1000   ZZ12439372
SK-75C-CUE3 750 750 1200   ZZ12439373
SK-90C-CUE1 900 900 800   ZZ12439376
SK-90C-CUE2 900 900 1000   ZZ12439377
SK-90C-CUE3 900 900 1200   ZZ12439378
