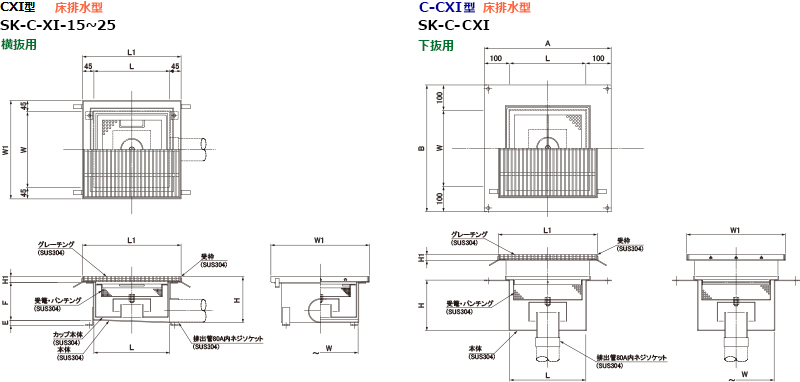

| CXI型 | 横抜用 |
| SK-C-XI-15~25 | 床排水型 |
| C-CXI型 | 下抜用 |
| SK-C-CXI | 床排水型 |
| タイプ | 型 式 | 製品寸法 ㎜ | 承 認 図 | 定 価 | ||
| L | W | H | ||||
| CXI型 横抜用 |
SK-30C-XI-15 | 300 | 300 | 128 | ||
| SK-30C-XI-20 | 300 | 300 | 178 | |||
| SK-30C-XI-25 | 300 | 300 | 228 | |||
| SK-40C-XI-15 | 400 | 400 | 128 | |||
| SK-40C-XI-20 | 400 | 400 | 178 | |||
| SK-40C-XI-25 | 400 | 400 | 228 | |||
| C-CXI型 下抜用 |
SK-30C-CXI | 300 | 300 | 200 | ||
| SK-40C-CXI | 400 | 400 | 200 | |||
|
●機種選定表
13-7
●型式記号の説明 |
|
●取付図・選定表
13-9 |
