セットアップドレイン
←№65カタログ 1-18~19ページ
複 数 回 使 用 型
適用ルーフドレイン（PDFカタログ）
●RFBM
1-16
適用ルーフドレイン（詳細ページ）
●RFBM
1-16

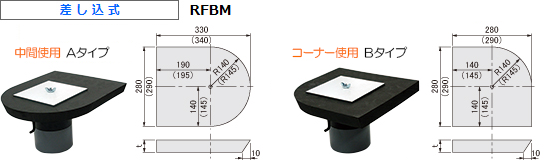

承認図（Aタイプ・Bタイプ 共通図）
RFBM シリーズ 中間使用 Ａタイプ
適用 枠厚 寸法 型　式 定　価 コード№
バ
ル
コ
ニ
｜
中
継
用		 30 50 RFBM-A3050   01310210
65 RFBM-A3065   01310220
75 RFBM-A3075   01310230
100 RFBM-A30100   01310240
40 50 RFBM-A4050   01310211
65 RFBM-A4065   01310221
75 RFBM-A4075   01310231
100 RFBM-A40100   01310241
50 50 RFBM-A5050   01310212
65 RFBM-A5065   01310222
75 RFBM-A5075   01310232
100 RFBM-A50100   01310242
RFBM シリーズ コーナー使用 Ｂタイプ
適用 枠厚 寸法 型　式 定　価 コード№
バ
ル
コ
ニ
｜
中
継
用		 30 50 RFBM-B3050   01310213
65 RFBM-B3065   01310223
75 RFBM-B3075   01310233
100 RFBM-B30100   01310243
40 50 RFBM-B4050   01310214
65 RFBM-B4065   01310224
75 RFBM-B4075   01310234
100 RFBM-B40100   01310244
50 50 RFBM-B5050   01310215
65 RFBM-B5065   01310225
75 RFBM-B5075   01310235
100 RFBM-B50100   01310245
注) H1寸法 201㎜ 以上 は、 〜200㎜ サイズ価格の 500円高 となります。 501㎜ 以上 は 別途見積 となります。
1-18~19
