セットアップドレイン
←№65カタログ 1-18~19ページ
１ 回 使 用 型
適用ルーフドレイン（PDFカタログ）
●RKMシリーズ
1-15
適用ルーフドレイン（詳細ページ）
●RKMシリーズ
1-15

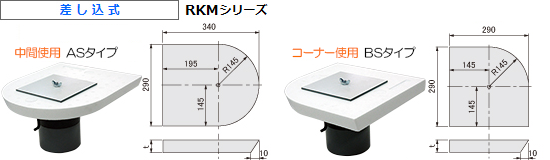

承認図（ASタイプ・BSタイプ共通図）
RKM シリーズ 中間使用 ＡＳタイプ
適用 枠厚 寸法 型　式 定　価 コード№
屋
上
用		 30 50 RKCM-AS3050   01306763
65 RKCM-AS3065   01306773
75 RKCM-AS3075   01306783
100 RKCM-AS30100   01306793
40 50 RKCM-AS4050   01306764
65 RKCM-AS4065   01306774
75 RKCM-AS4075   01306784
100 RKCM-AS40100   01306794
50 50 RKCM-AS5050   01306765
65 RKCM-AS5065   01306775
75 RKCM-AS5075   01306785
100 RKCM-AS50100   01306795
バ
ル
コ
ニ
｜
・
庇
用		 30 50 RKDM-AS3050   01306863
65 RKDM-AS3065   01306873
75 RKDM-AS3075   01306883
100 RKDM-AS30100   01306893
40 50 RKDM-AS4050   01306864
65 RKDM-AS4065   01306874
75 RKDM-AS4075   01306884
100 RKDM-AS40100   01306894
50 50 RKDM-AS5050   01306865
65 RKDM-AS5065   01306875
75 RKDM-AS5075   01306885
100 RKDM-AS50100   01306895
廊
下
・
踊
場
用		 30 50 RKSM-AS3050   01306963
65 RKSM-AS3065   01306973
75 RKSM-AS3075   01306983
100 RKSM-AS30100   01306993
40 50 RKSM-AS4050   01306964
65 RKSM-AS4065   01306974
75 RKSM-AS4075   01306984
100 RKSM-AS40100   01306994
50 50 RKSM-AS5050   01306965
65 RKSM-AS5065   01306975
75 RKSM-AS5075   01306985
100 RKSM-AS50100   01306995
バ
ル
コ
ニ
｜
中
継
用		 30 50 RKBM-AS3050   01307163
65 RKBM-AS3065   01307173
75 RKBM-AS3075   01307183
100 RKBM-AS30100   01307193
40 50 RKBM-AS4050   01307164
65 RKBM-AS4065   01307174
75 RKBM-AS4075   01307184
100 RKBM-AS40100   01307194
50 50 RKBM-AS5050   01307165
65 RKBM-AS5065   01307175
75 RKBM-AS5075   01307185
100 RKBM-AS50100   01307195
RKM シリーズ コーナー使用 ＢＳタイプ
適用 枠厚 寸法 型　式 定　価 コード№
屋
上
用		 30 50 RKCM-BS3050   01306766
65 RKCM-BS3065   01306776
75 RKCM-BS3075   01306786
100 RKCM-BS30100   01306796
40 50 RKCM-BS4050   01306767
65 RKCM-BS4065   01306777
75 RKCM-BS4075   01306787
100 RKCM-BS40100   01306797
50 50 RKCM-BS5050   01306768
65 RKCM-BS5065   01306778
75 RKCM-BS5075   01306788
100 RKCM-BS50100   01306798
バ
ル
コ
ニ
｜
・
庇
用		 30 50 RKDM-BS3050   01306866
65 RKDM-BS3065   01306876
75 RKDM-BS3075   01306886
100 RKDM-BS30100   01306896
40 50 RKDM-BS4050   01306867
65 RKDM-BS4065   01306877
75 RKDM-BS4075   01306887
100 RKDM-BS40100   01306897
50 50 RKDM-BS5050   01306868
65 RKDM-BS5065   01306878
75 RKDM-BS5075   01306888
100 RKDM-BS50100   01306898
廊
下
・
踊
場
用		 30 50 RKSM-BS3050   01306966
65 RKSM-BS3065   01306976
75 RKSM-BS3075   01306986
100 RKSM-BS30100   01306996
40 50 RKSM-BS4050   01306967
65 RKSM-BS4065   01306977
75 RKSM-BS4075   01306987
100 RKSM-BS40100   01306997
50 50 RKSM-BS5050   01306968
65 RKSM-BS5065   01306978
75 RKSM-BS5075   01306988
100 RKSM-BS50100   01306998
バ
ル
コ
ニ
｜
中
継
用		 30 50 RKBM-BS3050   01307166
65 RKBM-BS3065   01307176
75 RKBM-BS3075   01307186
100 RKBM-BS30100   01307196
40 50 RKBM-BS4050   01307167
65 RKBM-BS4065   01307177
75 RKBM-BS4075   01307187
100 RKBM-BS40100   01307197
50 50 RKBM-BS5050   01307168
65 RKBM-BS5065   01307178
75 RKBM-BS5075   01307188
100 RKBM-BS50100   01307198
注) H1寸法 201㎜ 以上 は、 〜200㎜ サイズ価格の 500円高 となります。 501㎜ 以上 は 別途見積 となります。
1-18~19
