セットアップドレイン
←№65カタログ 1-18~19ページ
１ 回 使 用 型
適用ルーフドレイン（PDFカタログ）
●RPシリーズ
1-15
適用ルーフドレイン（詳細ページ）
●RPシリーズ
1-15

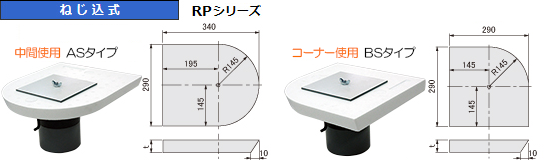

承認図（ASタイプ・BSタイプ共通図）
RP シリーズ 中間使用 ＡＳタイプ
適用 枠厚 寸法 型　式 定　価 コード№
屋
上
用		 30 50 RPC-AS3050   01304713
65 RPC-AS3065   01304723
75 RPC-AS3075   01304733
100 RPC-AS30100   01304743
40 50 RPC-AS4050   01304714
65 RPC-AS4065   01304724
75 RPC-AS4075   01304734
100 RPC-AS40100   01304744
50 50 RPC-AS5050   01304715
65 RPC-AS5065   01304725
75 RPC-AS5075   01304735
100 RPC-AS50100   01304745
バ
ル
コ
ニ
｜
・
庇
用		 30 50 RPD-AS3050   01304763
65 RPD-AS3065   01304773
75 RPD-AS3075   01304783
100 RPD-AS30100   01304793
40 50 RPD-AS4050   01304764
65 RPD-AS4065   01304774
75 RPD-AS4075   01304784
100 RPD-AS40100   01304794
50 50 RPD-AS5050   01304765
65 RPD-AS5065   01304775
75 RPD-AS5075   01304785
100 RPD-AS50100   01304795
廊
下
・
踊
場
用		 30 50 RPS-AS3050   01304813
65 RPS-AS3065   01304823
75 RPS-AS3075   01304833
100 RPS-AS30100   01304843
40 50 RPS-AS4050   01304814
65 RPS-AS4065   01304824
75 RPS-AS4075   01304834
100 RPS-AS40100   01304844
50 50 RPS-AS5050   01304815
65 RPS-AS5065   01304825
75 RPS-AS5075   01304835
100 RPS-AS50100   01304845
バ
ル
コ
ニ
｜
中
継
用		 30 50 RPB-AS3050   01304863
65 RPB-AS3065   01304873
75 RPB-AS3075   01304883
100 RPB-AS30100   01304893
40 50 RPB-AS4050   01304864
65 RPB-AS4065   01304874
75 RPB-AS4075   01304884
100 RPB-AS40100   01304894
50 50 RPB-AS5050   01304865
65 RPB-AS5065   01304875
75 RPB-AS5075   01304885
100 RPB-AS50100   01304895
RP シリーズ コーナー使用 ＢＳタイプ
適用 枠厚 寸法 型　式 定　価 コード№
屋
上
用		 30 50 RPC-BS3050   01304716
65 RPC-BS3065   01304726
75 RPC-BS3075   01304736
100 RPC-BS30100   01304746
40 50 RPC-BS4050   01304717
65 RPC-BS4065   01304727
75 RPC-BS4075   01304737
100 RPC-BS40100   01304747
50 50 RPC-BS5050   01304718
65 RPC-BS5065   01304728
75 RPC-BS5075   01304738
100 RPC-BS50100   01304748
バ
ル
コ
ニ
｜
・
庇
用		 30 50 RPD-BS3050   01304766
65 RPD-BS3065   01304776
75 RPD-BS3075   01304786
100 RPD-BS30100   01304796
40 50 RPD-BS4050   01304767
65 RPD-BS4065   01304777
75 RPD-BS4075   01304787
100 RPD-BS40100   01304797
50 50 RPD-BS5050   01304768
65 RPD-BS5065   01304778
75 RPD-BS5075   01304788
100 RPD-BS50100   01304798
廊
下
・
踊
場
用		 30 50 RPS-BS3050   01304816
65 RPS-BS3065   01304826
75 RPS-BS3075   01304836
100 RPS-BS30100   01304846
40 50 RPS-BS4050   01304817
65 RPS-BS4065   01304827
75 RPS-BS4075   01304837
100 RPS-BS40100   01304847
50 50 RPS-BS5050   01304818
65 RPS-BS5065   01304828
75 RPS-BS5075   01304838
100 RPS-BS50100   01304848
バ
ル
コ
ニ
｜
中
継
用		 30 50 RPB-BS3050   01304866
65 RPB-BS3065   01304876
75 RPB-BS3075   01304886
100 RPB-BS30100   01304896
40 50 RPB-BS4050   01304867
65 RPB-BS4065   01304877
75 RPB-BS4075   01304887
100 RPB-BS40100   01304897
50 50 RPB-BS5050   01304868
65 RPB-BS5065   01304878
75 RPB-BS5075   01304888
100 RPB-BS50100   01304898
注) H1寸法 201㎜ 以上 は、 〜200㎜ サイズ価格の 500円高 となります。 501㎜ 以上 は 別途見積 となります。
1-18~19
