モルタル防水用・塗膜防水用
←№65カタログ 1-51ページ
屋 上 ・ バ ル コ ニ ー 用
寸法 承 認 図 施工資料 定　価 コード№
50        01312010
65        01312013
75        01312020
100         01312030
125        01312040
150        01312043
寸法 承 認 図 施工資料 定　価 コード№
50        01312110
65        01312120
75        01312130
100         01312140
125        01312150
150        01312160
関連ページ（PDFカタログ）
●施工例
1-55
●施工手順例
1-56
●配管芯との関係及び型枠への墨出し位置
1-57
呼び樋管長さの算出方法
●打込金具
1-59
●部品の形状・スペーサー記号の説明など
1-81
打込金具セット価格（ ルーフドレインの定価に含まれています。）
寸法 塩ビ管と長さ インチ・(㎜) セット価格 コード№
50
VU2½
・(L1ー35)
   01312012
65
VU3
・(L1ー40)
   01312015
75
SU4
・(L1ー40)
   01312022
100
SU5
・(L1ー45)
   01312032
125
VU6
・(L1ー45)
   01312042
150
LP180
・(L1ー45)
   01312045
型式末尾の［-K］を取った一般型（打込金具無し）の場合は打込金具セットの価格をドレインの定価より減額してください。
注) L1パラペット厚寸法 201㎜ 以上 は、 〜200㎜ サイズ価格の 500円高
     となります。 501㎜ 以上 は 別途見積 となります。
関連ページ（詳細ページ）
●よこ口排水ルーフドレイン用 現場打込用金具
1-81
●スペーサー
1-81

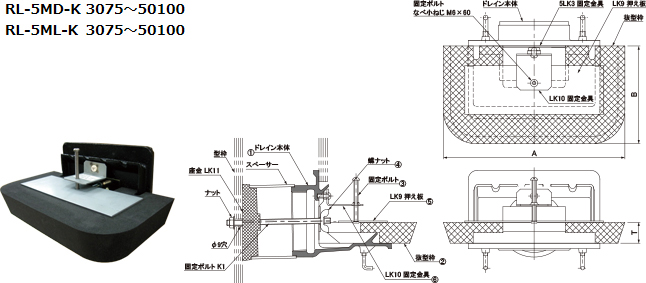

セットアップドレイン　複 数 回 使 用 型

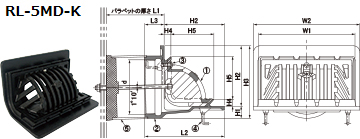

RL-5MD-K
枠厚 寸法 型　式 定　価 コード№
30 75 RL-5MD-K 3075   01312023
30 100 RL-5MD-K 30100   01312033
40 75 RL-5MD-K 4075   01312024
40 100 RL-5MD-K 40100   01312034
50 75 RL-5MD-K 5075   01312025
50 100 RL-5MD-K 50100   01312035

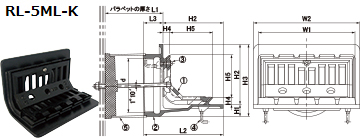

RL-5ML-K 共通承認図
枠厚 寸法 型　式 定　価 コード№
30 75 RL-5ML-K 3075   01312131
30 100 RL-5ML-K 30100   01312141
40 75 RL-5ML-K 4075   01312132
40 100 RL-5ML-K 40100   01312142
50 75 RL-5ML-K 5075   01312133
50 100 RL-5ML-K 50100   01312143
1-51
