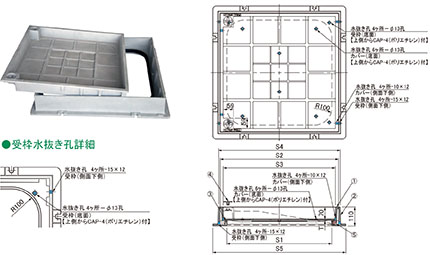

簡易密閉形 亜鉛・アルミ溶射
←№64カタログ 2-1-33ページ
亜鉛・アルミ溶射目地　ロック錠なし
インターロッキングブロック用 充填深さ70㎜
MIB-2-Y ローラー付 T-2
MIB-6-Y ローラー付 T-6
MIB-D-Y ローラー付 T-8・T-14  歩道(車両乗入)仕様
MIB-20D-Y ローラー付 T-20 ランクＣ ・ T-25 ランクＣ
    簡易防水・防臭型
関連ページ（PDFカタログ）
●オプション部品
2-1-4
スライドハンドル MF-6
（2本使用）または
スライドハンドル MF-58
（2本使用）
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示マーク
2-1-8
●スライドカバーの特長など
2-1-29
●化粧蓋の水抜き孔
2-1-32
●T-20緊急車両通行可能の説明
2-1-35
●参考実績写真
3-1-6
●参考実績写真
5-5
MIB-D-Y ローラー付 T-8・T-14  歩道(車両乗入)仕様
簡易防臭型     注）簡易防水型ではありません。
関連ページ（詳細ページ）
●オプション部品
2-1-4
●表示マーク
2-1-8
開閉具取扱説明書
型　式 寸法 承 認 図 承認図 開閉具付き 施工資料 開閉具なし 開閉具 MF-6 付き
開閉具なし MF-6 付き MF-58付 (参考) 定　価 コード№ 定　価 コード№
MIB-2-Y
ローラー付
(T-2)		 300              02401301   02401300
350              02401311   02401310
450              02401321   02401320
500              02401331   02401330
600              02401341   02401340
MIB-6-Y
ローラー付
(T-6)		 300              02403151   02401350
350              02401361   02401360
450              02401371   02401370
500              02401381   02401380
600              02401391   02401390
MIB-D-Y
ローラー付
(T-8・Ｔ-14)		 300              02401401   02401400
350              02401411   02401410
450              02401421   02401420
500              02401431   02401430
600              02401441   02401440
750              02401451   02401450
900              02401461   02401460
MIB-20D-Y
ローラー付
(T-20ランクＣ)
(T-25ランクＣ)		 300              02401471   02401470
350              02401481   02401480
450              02401491   02401490
500              02401501   02401500
600              02401511   02401510
2-1-33
