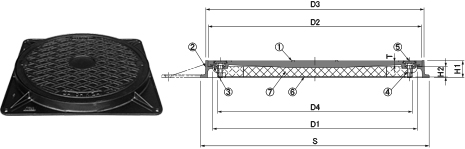

建築・設備用　ボルトロック式　断熱カバー付　角枠タイプ
←№65カタログ 2-1-82ページ
密閉形〔防水型・防臭型〕
関連ページ（PDFカタログ）
●オプション部品
2-1-4
フック
MF-1
（2本使用）
ボックススパナ
MF-4
（1本使用）
専用ハンドル
M10L-F
特殊ボルト    M10L-35
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示文字
2-1-9
●打込型枠 MK3-H
2-1-62~63
●ベース製品
2-1-68
MSA-L-MD （断熱カバー付） 450～600 T-2
MCA-L-MD （断熱カバー付） 300～600 T-6
MCA-L-20-MD （断熱カバー付） 300～600 T-20 ランクＣ ・ T-25 ランクＣ
関連ページ（詳細ページ）
●オプション部品
2-1-4
●打込型枠 MK3-H
2-1-62
●ベース製品
2-1-68
開閉具取扱説明書
型　式 寸法 承 認 図 施工資料 開閉具なし 開閉具付き
開閉具なし 開閉具付き 定　価 コード№ 定　価 コード№
MSA-L-MD
（T-2）		 450          02313040   02313041
500          02313050   02313051
600          02313060   02313061
MCA-L-MD
（T-6）		 300          02313210   02313211
350          02313220   02313221
450          02313240   02313241
500          02313250   02313251
600          02313260   02313261
MCA-L-20-MD
（T-20ランクＣ）
（T-25ランクＣ） 		300          02313310   02313311
350          02313320   02313321
450          02313340   02313341
500          02313350   02313351
600          02313360   02313361
2-1-82
