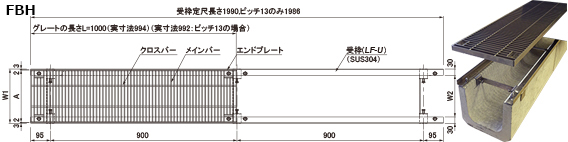

フラットバー 側溝蓋用 U字溝用受枠（幅止めスペーサー付）
←№65カタログ 4-1-7ページ
ノーマルタイプ ボルト固定式
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
●寸法表　側溝衝撃なし
オプション部品　◆適用受枠・ボルトキャップ対応表
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 蓋、枠セット 適用荷重 蓋 適用受枠
承 認 図 側溝用 定 価／枚 コード№ 型　式 受枠承認図 定 価／m
150 200 15 10 FBH10-1520   T-14   05350930 LF10-15-U15    UZ05389330
13 FBH13-1520   T-14   05351020 LF13-15-U15    UZ05389310
15 FBH15-1520   T-14   05351220 LF15-15-U15    UZ05389320
22 FBH22-1520   T-2   05351520 LF22-15-U15    UZ05389350
30 FBH30-1520   T-2   05351720 LF30-15-U15    UZ05389370
20 22 FBH22-2020   T-14   05351521 LF22-20-U15    UZ05389351
30 FBH30-2020   T-14   05351721 LF30-20-U15    UZ05389371
25 30 FBH30-2520   T-14   05351722 LF30-25-U15    UZ05389372
180 250 15 10 FBH10-1525   T-14   05350940 LF10-15-U18    UZ05389330
13 FBH13-1525   T-2   05351030 LF13-15-U18    UZ05389310
15 FBH15-1525   T-2   05351230 LF15-15-U18    UZ05389320
22 FBH22-1525   T-2   05351530 LF22-15-U18    UZ05389350
30 FBH30-1525   歩 道   05351730 LF30-15-U18    UZ05389370
20 10 FBH10-2025   T-14   05350941 LF10-20-U18    UZ05389331
13 FBH13-2025   T-14   05351031 LF13-20-U18    UZ05389311
15 FBH15-2025   T-14   05351231 LF15-20-U18    UZ05389321
22 FBH22-2025   T-2   05351531 LF22-20-U18    UZ05389351
30 FBH30-2025   T-2   05351731 LF30-20-U18    UZ05389371
25 15 FBH15-2525   T-14   05351232 LF15-25-U18    UZ05389322
22 FBH22-2525   T-14   05351532 LF22-25-U18    UZ05389352
30 FBH30-2525   T-6   05351732 LF30-25-U18    UZ05389372
32 30 FBH30-3225   T-14   05351733 LF30-32-U18    UZ05389373
240 300 15 10 FBH10-1530   T-2   05350950 LF10-15-U24    UZ05389330
13 FBH13-1530   T-2   05351040 LF13-15-U24    UZ05389310
15 FBH15-1530   T-2   05351240 LF15-15-U24    UZ05389320
22 FBH22-1530   歩 道   05351540 LF22-15-U24    UZ05389350
30 FBH30-1530   歩 道   05351740 LF30-15-U24    UZ05389370
20 10 FBH10-2030   T-14   05350951 LF10-20-U24    UZ05389331
13 FBH13-2030   T-6   05351041 LF13-20-U24    UZ05389311
15 FBH15-2030   T-2   05351241 LF15-20-U24    UZ05389321
22 FBH22-2030   T-2   05351541 LF22-20-U24    UZ05389351
30 FBH30-2030   T-2   05351741 LF30-20-U24    UZ05389371
25 10 FBH10-2530   T-14   05350952 LF10-25-U24    UZ05389332
13 FBH13-2530   T-14   05351042 LF13-25-U24    UZ05389312
15 FBH15-2530   T-14   05351242 LF15-25-U24    UZ05389322
22 FBH22-2530   T-2   05351542 LF22-25-U24    UZ05389352
30 FBH30-2530   T-2   05351742 LF30-25-U24    UZ05389372
32 22 FBH22-3230   T-14   05351543 LF22-32-U24    UZ05389353
30 FBH30-3230   T-14   05351743 LF30-32-U24    UZ05389373
38 30 FBH30-3830   T-14   05351744 LF30-38-U24    UZ05389374
300 350 15 10 FBH10-1535   T-2   05350960 LF10-15-U30    UZ05389330
13 FBH13-1535   T-2   05351050 LF13-15-U30    UZ05389310
15 FBH15-1535   歩 道   05351250 LF15-15-U30    UZ05389320
22 FBH22-1535   歩 道   05351550 LF22-15-U30    UZ05389350
30 FBH30-1535   歩 道   05351750 LF30-15-U30    UZ05389370
20 10 FBH10-2035   T-2   05350961 LF10-20-U30    UZ05389331
13 FBH13-2035   T-2   05351051 LF13-20-U30    UZ05389311
15 FBH15-2035   T-2   05351251 LF15-20-U30    UZ05389321
22 FBH22-2035   T-2   05351551 LF22-20-U30    UZ05389351
30 FBH30-2035   歩 道   05351751 LF30-20-U30    UZ05389371
25 10 FBH10-2535   T-14   05350962 LF10-25-U30    UZ05389332
13 FBH13-2535   T-14   05351052 LF13-25-U30    UZ05389312
15 FBH15-2535   T-6   05351252 LF15-25-U30    UZ05389322
22 FBH22-2535   T-2   05351552 LF22-25-U30    UZ05389352
30 FBH30-2535   T-2   05351752 LF30-25-U30    UZ05389372
32 13 FBH13-3235   T-14   05351053 LF13-32-U30    UZ05389313
15 FBH15-3235   T-14   05351253 LF15-32-U30    UZ05389323
22 FBH22-3235   T-6   05351553 LF22-32-U30    UZ05389353
30 FBH30-3235   T-2   05351753 LF30-32-U30    UZ05389373
38 22 FBH22-3835   T-14   05351554 LF22-38-U30    UZ05389354
30 FBH30-3835   T-14   05351754 LF30-38-U30    UZ05389374
50 30 FBH30-5035   T-14   05351755 LF30-50-U30    UZ05389375
受枠コーナー加工費／1ヶ所 AZ05389310
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
開閉具 MF-13 ボックススパナ（M8用）   02369813
MF-20 フック（ステンレスグレーチング全般）   02369820
ボルトキャップ CAP-22-＊＊＊＊ ◆適用受枠・ボルトキャップ対応表（下表）参照 800
CAP-19-＊＊＊＊
◆適用受枠・ボルトキャップ対応表
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 蓋 適用受枠 ボルトキャップ
型　式 定 価／枚 コード№ 型　式 定 価／m 型　式 定価／個 コード№
150 200 15 10 FBH10-1520   05350930 LF10-15-U15 UZ05389330 CAP-22-1015   05389750
13 FBH13-1520   05351020 LF13-15-U15 UZ05389310 CAP-22-1315   05389751
15 FBH15-1520   05351220 LF15-15-U15 UZ05389320 CAP-22-1515   05389752
22 FBH22-1520   05351520 LF22-15-U15 UZ05389350 CAP-22-2215   05389754
30 FBH30-1520   05351720 LF30-15-U15 UZ05389370 CAP-22-3015   05389755
20 22 FBH22-2020   05351521 LF22-20-U15 UZ05389351 CAP-19-2220   05389703
30 FBH30-2020   05351721 LF30-20-U15 UZ05389371 CAP-19-3020   05389706
25 30 FBH30-2520   05351722 LF30-25-U15 UZ05389372 CAP-19-3025   05389707
180 250 15 10 FBH10-1525   05350940 LF10-15-U18 UZ05389330 CAP-22-1015   05389750
13 FBH13-1525   05351030 LF13-15-U18 UZ05389310 CAP-22-1315   05389751
15 FBH15-1525   05351230 LF15-15-U18 UZ05389320 CAP-22-1515   05389752
22 FBH22-1525   05351530 LF22-15-U18 UZ05389350 CAP-22-2215   05389754
30 FBH30-1525   05351730 LF30-15-U18 UZ05389370 CAP-22-3015   05389755
20 10 FBH10-2025   05350941 LF10-20-U18 UZ05389331 CAP-19-1020   05389740
13 FBH13-2025   05351031 LF13-20-U18 UZ05389311 CAP-19-1320   05389744
15 FBH15-2025   05351231 LF15-20-U18 UZ05389321 CAP-19-1520   05389700
22 FBH22-2025   05351531 LF22-20-U18 UZ05389351 CAP-19-2220   05389703
30 FBH30-2025   05351731 LF30-20-U18 UZ05389371 CAP-19-3020   05389706
25 15 FBH15-2525   05351232 LF15-25-U18 UZ05389322 CAP-19-1525   05389701
22 FBH22-2525   05351532 LF22-25-U18 UZ05389352 CAP-19-2225   05389704
30 FBH30-2525   05351732 LF30-25-U18 UZ05389372 CAP-19-3025   05389707
32 30 FBH30-3225   05351733 LF30-32-U18 UZ05389373 CAP-19-3032   05389708
240 300 15 10 FBH10-1530   05350950 LF10-15-U24 UZ05389330 CAP-22-1015   05389750
13 FBH13-1530   05351040 LF13-15-U24 UZ05389310 CAP-22-1315   05389751
15 FBH15-1530   05351240 LF15-15-U24 UZ05389320 CAP-22-1515   05389752
22 FBH22-1530   05351540 LF22-15-U24 UZ05389350 CAP-22-2215   05389754
30 FBH30-1530   05351740 LF30-15-U24 UZ05389370 CAP-22-3015   05389755
20 10 FBH10-2030   05350951 LF10-20-U24 UZ05389331 CAP-19-1020   05389740
13 FBH13-2030   05351041 LF13-20-U24 UZ05389311 CAP-19-1320   05389744
15 FBH15-2030   05351241 LF15-20-U24 UZ05389321 CAP-19-1520   05389700
22 FBH22-2030   05351541 LF22-20-U24 UZ05389351 CAP-19-2220   05389703
30 FBH30-2030   05351741 LF30-20-U24 UZ05389371 CAP-19-3020   05389706
25 10 FBH10-2530   05350952 LF10-25-U24 UZ05389332 CAP-19-1025   05389741
13 FBH13-2530   05351042 LF13-25-U24 UZ05389312 CAP-19-1325   05389745
15 FBH15-2530   05351242 LF15-25-U24 UZ05389322 CAP-19-1525   05389701
22 FBH22-2530   05351542 LF22-25-U24 UZ05389352 CAP-19-2225   05389704
30 FBH30-2530   05351742 LF30-25-U24 UZ05389372 CAP-19-3025   05389707
32 22 FBH22-3230   05351543 LF22-32-U24 UZ05389353 CAP-19-2232   05389705
30 FBH30-3230   05351743 LF30-32-U24 UZ05389373 CAP-19-3032   05389708
38 30 FBH30-3830   05351744 LF30-38-U24 UZ05389374 CAP-19-3038   05389713
300 350 15 10 FBH10-1535   05350960 LF10-15-U30 UZ05389330 CAP-22-1015   05389750
13 FBH13-1535   05351050 LF13-15-U30 UZ05389310 CAP-22-1315   05389751
15 FBH15-1535   05351250 LF15-15-U30 UZ05389320 CAP-22-1515   05389752
22 FBH22-1535   05351550 LF22-15-U30 UZ05389350 CAP-22-2215   05389754
30 FBH30-1535   05351750 LF30-15-U30 UZ05389370 CAP-22-3015   05389755
20 10 FBH10-2035   05350961 LF10-20-U30 UZ05389331 CAP-19-1020   05389740
13 FBH13-2035   05351051 LF13-20-U30 UZ05389311 CAP-19-1320   05389744
15 FBH15-2035   05351251 LF15-20-U30 UZ05389321 CAP-19-1520   05389700
22 FBH22-2035   05351551 LF22-20-U30 UZ05389351 CAP-19-2220   05389703
30 FBH30-2035   05351751 LF30-20-U30 UZ05389371 CAP-19-3020   05389706
25 10 FBH10-2535   05350962 LF10-25-U30 UZ05389332 CAP-19-1025   05389741
13 FBH13-2535   05351052 LF13-25-U30 UZ05389312 CAP-19-1325   05389745
15 FBH15-2535   05351252 LF15-25-U30 UZ05389322 CAP-19-1525   05389701
22 FBH22-2535   05351552 LF22-25-U30 UZ05389352 CAP-19-2225   05389704
30 FBH30-2535   05351752 LF30-25-U30 UZ05389372 CAP-19-3025   05389707
32 13 FBH13-3235   05351053 LF13-32-U30 UZ05389313 CAP-19-1332   05389746
15 FBH15-3235   05351253 LF15-32-U30 UZ05389323 CAP-19-1532   05389702
22 FBH22-3235   05351553 LF22-32-U30 UZ05389353 CAP-19-2232   05389705
30 FBH30-3235   05351753 LF30-32-U30 UZ05389373 CAP-19-3032   05389708
38 22 FBH22-3835   05351554 LF22-38-U30 UZ05389354 CAP-19-2238   05389712
30 FBH30-3835   05351754 LF30-38-U30 UZ05389374 CAP-19-3038   05389713
50 30 FBH30-5035   05351755 LF30-50-U30 UZ05389375 CAP-19-3050   05389713
4-1-7
