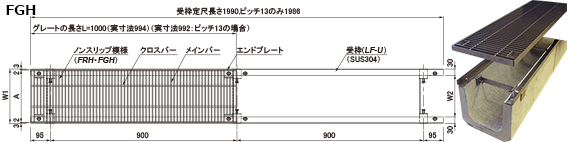

フラットバー 側溝蓋用 U字溝用受枠（幅止めスペーサー付）
←№65カタログ 4-1-7ページ
ノンスリップタイプ（グリップ）ボルト固定式
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
●寸法表　側溝衝撃なし
オプション部品　◆適用受枠・ボルトキャップ対応表
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 蓋、枠セット 適用荷重 蓋 適用受枠
承 認 図 側溝用 定 価／枚 コード№ 型　式 受枠承認図 定 価／m
150 200 15 10 FGH10-1520   T-14   05330840 LF10-15-U15    UZ05389330
13 FGH13-1520   T-14   05331020 LF13-15-U15    UZ05389310
15 FGH15-1520   T-14   05331220 LF15-15-U15    UZ05389320
22 FGH22-1520   T-2   05331520 LF22-15-U15    UZ05389350
30 FGH30-1520   T-2   05331720 LF30-15-U15    UZ05389370
20 22 FGH22-2020   T-14   05331521 LF22-20-U15    UZ05389351
30 FGH30-2020   T-14   05331721 LF30-20-U15    UZ05389371
25 30 FGH30-2520   T-14   05331722 LF30-25-U15    UZ05389372
180 250 15 10 FGH10-1525   T-14   05330850 LF10-15-U18    UZ05389330
13 FGH13-1525   T-2   05331030 LF13-15-U18    UZ05389310
15 FGH15-1525   T-2   05331230 LF15-15-U18    UZ05389320
22 FGH22-1525   T-2   05331530 LF22-15-U18    UZ05389350
30 FGH30-1525   歩 道   05331730 LF30-15-U18    UZ05389370
20 10 FGH10-2025   T-14   05330851 LF10-20-U18    UZ05389331
13 FGH13-2025   T-14   05331031 LF13-20-U18    UZ05389311
15 FGH15-2025   T-14   05331231 LF15-20-U18    UZ05389321
22 FGH22-2025   T-2   05331531 LF22-20-U18    UZ05389351
30 FGH30-2025   T-2   05331731 LF30-20-U18    UZ05389371
25 15 FGH15-2525   T-14   05331232 LF15-25-U18    UZ05389322
22 FGH22-2525   T-14   05331532 LF22-25-U18    UZ05389352
30 FGH30-2525   T-6   05331732 LF30-25-U18    UZ05389372
32 30 FGH30-3225   T-14   05331733 LF30-32-U18    UZ05389373
240 300 15 10 FGH10-1530   T-2   05330860 LF10-15-U24    UZ05389330
13 FGH13-1530   T-2   05331040 LF13-15-U24    UZ05389310
15 FGH15-1530   T-2   05331240 LF15-15-U24    UZ05389320
22 FGH22-1530   歩 道   05331540 LF22-15-U24    UZ05389350
30 FGH30-1530   歩 道   05331740 LF30-15-U24    UZ05389370
20 10 FGH10-2030   T-14   05330861 LF10-20-U24    UZ05389331
13 FGH13-2030   T-6   05331041 LF13-20-U24    UZ05389311
15 FGH15-2030   T-2   05331241 LF15-20-U24    UZ05389321
22 FGH22-2030   T-2   05331541 LF22-20-U24    UZ05389351
30 FGH30-2030   T-2   05331741 LF30-20-U24    UZ05389371
25 10 FGH10-2530   T-14   05330862 LF10-25-U24    UZ05389332
13 FGH13-2530   T-14   05331042 LF13-25-U24    UZ05389312
15 FGH15-2530   T-14   05331242 LF15-25-U24    UZ05389322
22 FGH22-2530   T-2   05331542 LF22-25-U24    UZ05389352
30 FGH30-2530   T-2   05331742 LF30-25-U24    UZ05389372
32 22 FGH22-3230   T-14   05331543 LF22-32-U24    UZ05389353
30 FGH30-3230   T-14   05331743 LF30-32-U24    UZ05389373
38 30 FGH30-3830   T-14   05331744 LF30-38-U24    UZ05389374
300 350 15 10 FGH10-1535   T-2   05330870 LF10-15-U30    UZ05389330
13 FGH13-1535   T-2   05331050 LF13-15-U30    UZ05389310
15 FGH15-1535   歩 道   05331250 LF15-15-U30    UZ05389320
22 FGH22-1535   歩 道   05331550 LF22-15-U30    UZ05389350
30 FGH30-1535   歩 道   05331750 LF30-15-U30    UZ05389370
20 10 FGH10-2035   T-2   05330871 LF10-20-U30    UZ05389331
13 FGH13-2035   T-2   05331051 LF13-20-U30    UZ05389311
15 FGH15-2035   T-2   05331251 LF15-20-U30    UZ05389321
22 FGH22-2035   T-2   05331551 LF22-20-U30    UZ05389351
30 FGH30-2035   歩 道   05331751 LF30-20-U30    UZ05389371
25 10 FGH10-2535   T-14   05330872 LF10-25-U30    UZ05389332
13 FGH13-2535   T-14   05331052 LF13-25-U30    UZ05389312
15 FGH15-2535   T-6   05331252 LF15-25-U30    UZ05389322
22 FGH22-2535   T-2   05331552 LF22-25-U30    UZ05389352
30 FGH30-2535   T-2   05331752 LF30-25-U30    UZ05389372
32 13 FGH13-3235   T-14   05331053 LF13-32-U30    UZ05389313
15 FGH15-3235   T-14   05331253 LF15-32-U30    UZ05389323
22 FGH22-3235   T-6   05331553 LF22-32-U30    UZ05389353
30 FGH30-3235   T-2   05331753 LF30-32-U30    UZ05389373
38 22 FGH22-3835   T-14   05331554 LF22-38-U30    UZ05389354
30 FGH30-3835   T-14   05331754 LF30-38-U30    UZ05389374
50 30 FGH30-5035   T-14   05331755 LF30-50-U30    UZ05389375
受枠コーナー加工費／1ヶ所 AZ05389310
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
開閉具 MF-13 ボックススパナ（M8用）   02369813
MF-20 フック（ステンレスグレーチング全般）   02369820
ボルトキャップ CAP-22-＊＊＊＊ ◆適用受枠・ボルトキャップ対応表（下表）参照 800
CAP-19-＊＊＊＊
◆適用受枠・ボルトキャップ対応表
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 蓋 適用受枠 ボルトキャップ
型　式 定 価／枚 コード№ 型　式 定 価／m 型　式 定価／個 コード№
150 200 15 10 FGH10-1520   05330840 LF10-15-U15 UZ05389330 CAP-22-1015   05389750
13 FGH13-1520   05331020 LF13-15-U15 UZ05389310 CAP-22-1315   05389751
15 FGH15-1520   05331220 LF15-15-U15 UZ05389320 CAP-22-1515   05389752
22 FGH22-1520   05331520 LF22-15-U15 UZ05389350 CAP-22-2215   05389754
30 FGH30-1520   05331720 LF30-15-U15 UZ05389370 CAP-22-3015   05389755
20 22 FGH22-2020   05331521 LF22-20-U15 UZ05389351 CAP-19-2220   05389703
30 FGH30-2020   05331721 LF30-20-U15 UZ05389371 CAP-19-3020   05389706
25 30 FGH30-2520   05331722 LF30-25-U15 UZ05389372 CAP-19-3025   05389707
180 250 15 10 FGH10-1525   05330850 LF10-15-U18 UZ05389330 CAP-22-1015   05389750
13 FGH13-1525   05331030 LF13-15-U18 UZ05389310 CAP-22-1315   05389751
15 FGH15-1525   05331230 LF15-15-U18 UZ05389320 CAP-22-1515   05389752
22 FGH22-1525   05331530 LF22-15-U18 UZ05389350 CAP-22-2215   05389754
30 FGH30-1525   05331730 LF30-15-U18 UZ05389370 CAP-22-3015   05389755
20 10 FGH10-2025   05330851 LF10-20-U18 UZ05389331 CAP-19-1020   05389740
13 FGH13-2025   05331031 LF13-20-U18 UZ05389311 CAP-19-1320   05389744
15 FGH15-2025   05331231 LF15-20-U18 UZ05389321 CAP-19-1520   05389700
22 FGH22-2025   05331531 LF22-20-U18 UZ05389351 CAP-19-2220   05389703
30 FGH30-2025   05331731 LF30-20-U18 UZ05389371 CAP-19-3020   05389706
25 15 FGH15-2525   05331232 LF15-25-U18 UZ05389322 CAP-19-1525   05389701
22 FGH22-2525   05331532 LF22-25-U18 UZ05389352 CAP-19-2225   05389704
30 FGH30-2525   05331732 LF30-25-U18 UZ05389372 CAP-19-3025   05389707
32 30 FGH30-3225   05331733 LF30-32-U18 UZ05389373 CAP-19-3032   05389708
240 300 15 10 FGH10-1530   05330860 LF10-15-U24 UZ05389330 CAP-22-1015   05389750
13 FGH13-1530   05331040 LF13-15-U24 UZ05389310 CAP-22-1315   05389751
15 FGH15-1530   05331240 LF15-15-U24 UZ05389320 CAP-22-1515   05389752
22 FGH22-1530   05331540 LF22-15-U24 UZ05389350 CAP-22-2215   05389754
30 FGH30-1530   05331740 LF30-15-U24 UZ05389370 CAP-22-3015   05389755
20 10 FGH10-2030   05330861 LF10-20-U24 UZ05389331 CAP-19-1020   05389740
13 FGH13-2030   05331041 LF13-20-U24 UZ05389311 CAP-19-1320   05389744
15 FGH15-2030   05331241 LF15-20-U24 UZ05389321 CAP-19-1520   05389700
22 FGH22-2030   05331541 LF22-20-U24 UZ05389351 CAP-19-2220   05389703
30 FGH30-2030   05331741 LF30-20-U24 UZ05389371 CAP-19-3020   05389706
25 10 FGH10-2530   05330862 LF10-25-U24 UZ05389332 CAP-19-1025   05389741
13 FGH13-2530   05331042 LF13-25-U24 UZ05389312 CAP-19-1325   05389745
15 FGH15-2530   05331242 LF15-25-U24 UZ05389322 CAP-19-1525   05389701
22 FGH22-2530   05331542 LF22-25-U24 UZ05389352 CAP-19-2225   05389704
30 FGH30-2530   05331742 LF30-25-U24 UZ05389372 CAP-19-3025   05389707
32 22 FGH22-3230   05331543 LF22-32-U24 UZ05389353 CAP-19-2232   05389705
30 FGH30-3230   05331743 LF30-32-U24 UZ05389373 CAP-19-3032   05389708
38 30 FGH30-3830   05331744 LF30-38-U24 UZ05389374 CAP-19-3038   05389713
300 350 15 10 FGH10-1535   05330870 LF10-15-U30 UZ05389330 CAP-22-1015   05389750
13 FGH13-1535   05331050 LF13-15-U30 UZ05389310 CAP-22-1315   05389751
15 FGH15-1535   05331250 LF15-15-U30 UZ05389320 CAP-22-1515   05389752
22 FGH22-1535   05331550 LF22-15-U30 UZ05389350 CAP-22-2215   05389754
30 FGH30-1535   05331750 LF30-15-U30 UZ05389370 CAP-22-3015   05389755
20 10 FGH10-2035   05330871 LF10-20-U30 UZ05389331 CAP-19-1020   05389740
13 FGH13-2035   05331051 LF13-20-U30 UZ05389311 CAP-19-1320   05389744
15 FGH15-2035   05331251 LF15-20-U30 UZ05389321 CAP-19-1520   05389700
22 FGH22-2035   05331551 LF22-20-U30 UZ05389351 CAP-19-2220   05389703
30 FGH30-2035   05331751 LF30-20-U30 UZ05389371 CAP-19-3020   05389706
25 10 FGH10-2535   05330872 LF10-25-U30 UZ05389332 CAP-19-1025   05389741
13 FGH13-2535   05331052 LF13-25-U30 UZ05389312 CAP-19-1325   05389745
15 FGH15-2535   05331252 LF15-25-U30 UZ05389322 CAP-19-1525   05389701
22 FGH22-2535   05331552 LF22-25-U30 UZ05389352 CAP-19-2225   05389704
30 FGH30-2535   05331752 LF30-25-U30 UZ05389372 CAP-19-3025   05389707
32 13 FGH13-3235   05331053 LF13-32-U30 UZ05389313 CAP-19-1332   05389746
15 FGH15-3235   05331253 LF15-32-U30 UZ05389323 CAP-19-1532   05389702
22 FGH22-3235   05331553 LF22-32-U30 UZ05389353 CAP-19-2232   05389705
30 FGH30-3235   05331753 LF30-32-U30 UZ05389373 CAP-19-3032   05389708
38 22 FGH22-3835   05331554 LF22-38-U30 UZ05389354 CAP-19-2238   05389712
30 FGH30-3835   05331754 LF30-38-U30 UZ05389374 CAP-19-3038   05389713
50 30 FGH30-5035   05331755 LF30-50-U30 UZ05389375 CAP-19-3050   05389713
4-1-7
