ボルト固定式 フラットバー 横断溝・側溝蓋用　溶接強化品
←№65カタログ 4-1-9ページ

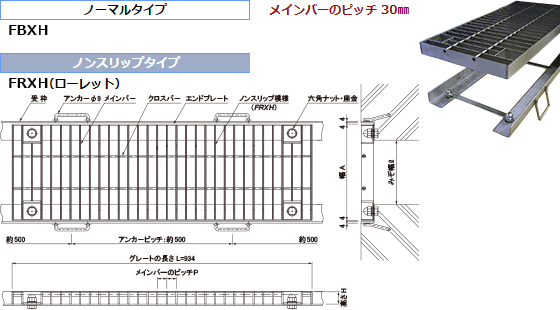

ノーマルタイプ
FBXH
ノンスリップタイプ
FRXH（ローレット）
メインバーの ピッチ 30㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
●適用受枠
LXH
●寸法表　横断衝撃あり・側溝衝撃なし
◆適用受枠・ボルトキャップ対応表

ピッチ
㎜		 みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 型　式 承 認 図 適用荷重 蓋 適用受枠
定 価／枚 コード№ 型　式 定 価／m コード№
30 150 250 32 FBXH30-3225    T-20 UZ05300008   LXH-32 UZ05300019
200 300 38 FBXH30-3830    T-20 UZ05300009   LXH-38 UZ05300020
250 350 50 FBXH30-5035    T-20 UZ05300010   LXH-50 UZ05300021
300 400 60 FBXH30-6040    T-20 UZ05300011   LXH-60 UZ05300022
30 150 250 32 FRXH30-3225    T-20 UZ05300012   LXH-32 UZ05300019
200 300 38 FRXH30-3830    T-20 UZ05300013   LXH-38 UZ05300020
250 350 50 FRXH30-5035    T-20 UZ05300014   LXH-50 UZ05300021
受枠コーナー加工費／1ヶ所 AZ05300015
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
開閉具 MF-7 M16用（ボックススパナ）   02369807
MF-20 フック（ステンレスグレーチング全般）   02369820
ボルトキャップ CAP-19-＊＊＊＊ ◆適用受枠・ボルトキャップ対応表（下表）参照 1,000
◆適用受枠・ボルトキャップ対応表
ピッチ
㎜		 みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 蓋 適用受枠 ボルトキャップ
型　式 定 価／枚 コード№ 型　式 定 価／m 型　式 定価／個 コード№
30 150 250 32 FBXH30-3225 UZ05300008   LXH-32 UZ05300019 CAP-19-3032X UZ05389708
200 300 38 FBXH30-3830 UZ05300009   LXH-38 UZ05300020 CAP-19-3038X UZ05389713
250 350 50 FBXH30-5035 UZ05300010   LXH-50 UZ05300021 CAP-19-3050X UZ05389713
300 400 60 FBXH30-6040 UZ05300011   LXH-60 UZ05300022 CAP-19-3060X UZ05300023
30 150 250 32 FRXH30-3225 UZ05300012   LXH-32 UZ05300019 CAP-19-3032X UZ05389708
200 300 38 FRXH30-3830 UZ05300013   LXH-38 UZ05300020 CAP-19-3038X UZ05389713
250 350 50 FRXH30-5035 UZ05300014   LXH-50 UZ05300021 CAP-19-3050X UZ05389713
