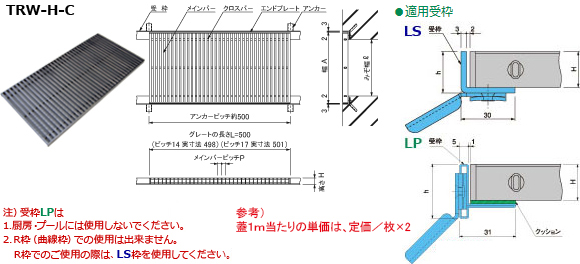

歩道用 Ｔバー　ハーフサイズ　側溝蓋用
←№65カタログ 4-2-4ページ
ノンスリップタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
●Ｕ字溝用受枠
4-2-16
関連ページ（詳細ページ）
●オプション部品
4-2-11
●Ｕ字溝用受枠
4-2-16
●寸法表　クローズエンド
オプション部品
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LS）		 蓋 通し受枠：LS 受 枠 コーナー
加工費／1ヶ所
定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TRW14-1515H-C      05321510 LS-15   05389000 AZ05389000
17 TRW17-1515H-C      05321710
20 14 TRW14-2015H-C      05321511 LS-20   05389001
17 TRW17-2015H-C      05321711
150 200 15 14 TRW14-1520H-C      05321520 LS-15   05389000
17 TRW17-1520H-C      05321720
20 14 TRW14-2020H-C      05321521 LS-20   05389001
17 TRW17-2020H-C      05321721
200 250 15 14 TRW14-1525H-C      05321530 LS-15   05389000
17 TRW17-1525H-C      05321730
20 14 TRW14-2025H-C      05321531 LS-20   05389001
17 TRW17-2025H-C      05321731
250 300 15 14 TRW14-1530H-C      05321540 LS-15   05389000
17 TRW17-1530H-C      05321740
20 14 TRW14-2030H-C      05321541 LS-20   05389001
17 TRW17-2030H-C      05321741
300 350 15 14 TRW14-1535H-C      05321550 LS-15   05389000
17 TRW17-1535H-C      05321750
20 14 TRW14-2035H-C      05321551 LS-20   05389001
17 TRW17-2035H-C      05321751
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LP）		 蓋 通し受枠：LP 受 枠 コーナー
加工費／1ヶ所
定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TRW14-1515H-C      05321510 LP-15   05389010 AZ05389000
17 TRW17-1515H-C      05321710
20 14 TRW14-2015H-C      05321511 LP-20   05389011
17 TRW17-2015H-C      05321711
150 200 15 14 TRW14-1520H-C      05321520 LP-15   05389010
17 TRW17-1520H-C      05321720
20 14 TRW14-2020H-C      05321521 LP-20   05389011
17 TRW17-2020H-C      05321721
200 250 15 14 TRW14-1525H-C      05321530 LP-15   05389010
17 TRW17-1525H-C      05321730
20 14 TRW14-2025H-C      05321531 LP-20   05389011
17 TRW17-2025H-C      05321731
250 300 15 14 TRW14-1530H-C      05321540 LP-15   05389010
17 TRW17-1530H-C      05321740
20 14 TRW14-2030H-C      05321541 LP-20   05389011
17 TRW17-2030H-C      05321741
300 350 15 14 TRW14-1535H-C      05321550 LP-15   05389010
17 TRW17-1535H-C      05321750
20 14 TRW14-2035H-C      05321551 LP-20   05389011
17 TRW17-2035H-C      05321751
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
ステンレス製クサリ CS4C4A Ｔバータイプ用   05389960
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
連結クリップ US-14-15 H=15用・端部メインバーがTバー同士   05389688
US-14-20 H=20用・端部メインバーがTバー同士   05389689
US-15-15 H=15用・端部メインバーがフラットバー同士   05389690
US-15-20 H=20用・端部メインバーがフラットバー同士   05389691
US-7 H=15用・端部メインバーがフラットバーとTバー   05389680
US-8 H=20用・端部メインバーがフラットバーとTバー   05389681
4-2-4
