繊維カーペットアルミマット
←№65カタログ 4-3-7ページ
カラー：ブラック
カラー：ブラック・ブラウン・ライトブルー・グレー・スモークブラウン
カラー：グレー
関連ページ（PDFカタログ）
●参考納まり図（自動ドア前）
4-3-7
長さ×幅
㎜		 厚さ
㎜		 型　式 承 認 図 定 価／枚 適用受枠 受 枠 コーナー
加工費／1ヶ所
型　式 定価／m
1000
×

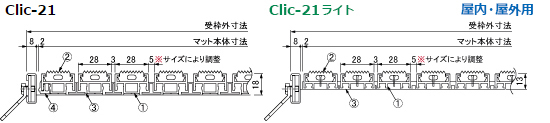

1000		 13 Clic-21ライト   ZZ06600011 LE-18 ZZ06600005 ZZ06600006

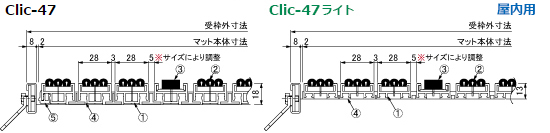

13 Clic-47ライト   ZZ06600013

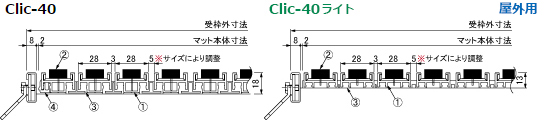

13 Clic-40ライト   ZZ06600012
18 Clic-21    ZZ06600002
18 Clic-47    ZZ06600004
18 Clic-40    ZZ06600003
オプション部品
Clic 用点字鋲 承 認 図 定　価
注意喚起用   ZZ06600007
誘導用(間口方向用)   ZZ06600008
誘導用(奥行方向用)   ZZ06600009
❖蓋の最大製作可能寸法は、長さ2000×幅1000となります。
❖点字鋲は、取り付け出荷のみ対応です。納品後には、取り付けできませんのでご注意ください。
❖注意喚起用と誘導用の配列は、JIS寸法と異なりますのでご注意ください。
