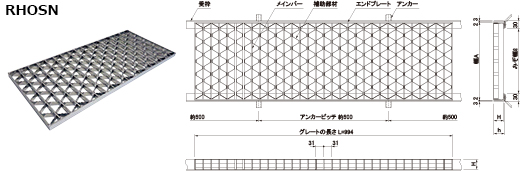

ロンブスグレーチング横断溝・側溝蓋用

←№65カタログ 4-4-2ページ

ノンスリップタイプ

この製品は別途お見積りいたします。

関連ページ（PDFカタログ）

●表紙・特長

●排水性・施工実績

●適用受枠

●寸法表　横断衝撃あり・側溝衝撃なし

みぞ幅㎜	蓋幅㎜	高さ㎜	型　式	承認図	適用荷重					適用受枠
					歩道	T－2		T－14		型　式
					歩道	横断溝	側溝用	横断溝	側溝用	型　式
150	200	15	RHOSN1520		●					LS-15
		20	RHOSN2020			●	●		●	LS-20
		25	RHOSN2520					●		LS-25
200	250	15	RHOSN1525		●					LS-15
		20	RHOSN2025			●	●			LS-20
		32	RHOSN3225					●	●	LS-32
250	300	15	RHOSN1530		●					LS-15
		25	RHOSN2530			●	●			LS-25
		38	RHOSN3830					●	●	LS-38
300	350	15	RHOSN1535		●					LS-15
		25	RHOSN2535				●			LS-25
		32	RHOSN3235			●				LS-32
		45	RHOSN4535					●	●	LS-45
350	400	15	RHOSN1540		●					LS-15
		32	RHOSN3240			●	●			LS-32
		50	RHOSN5040					●	●	LS-50
400	450	15	RHOSN1545		●					LS-15
		32	RHOSN3245				●			LS-32
		38	RHOSN3845			●				LS-38
		60	RHOSN6045					●	●	LS-60
450	500	15	RHOSN1550		●					LS-15
		32	RHOSN3250				●			LS-32
		38	RHOSN3850			●				LS-38
