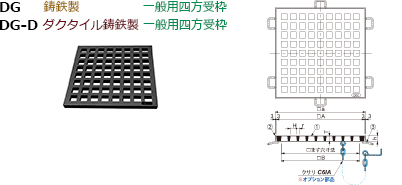

鋳鉄製・ダクタイル鋳鉄製格子蓋(目取り□26～35㎜)

←№65カタログ 5-15ページ

関連ページ（PDFカタログ）

●オプション部品

●リーブスクリーン

●リーブスクリーンZAM®鋼板

●荷重区分

関連ページ（詳細ページ）

●オプション部品

●リーブスクリーン

●リーブスクリーンZAM®鋼板

蓋						承認図		参考図クサリ付	Ｔ荷重 (総重量)	適用受枠
型式	ます穴 □㎜	蓋 □㎜	厚さ㎜	定価／枚	コード№	蓋のみ	蓋・枠共			DW共通承認図
型式	ます穴 □㎜	蓋 □㎜	厚さ㎜	定価／枚	コード№	蓋のみ	蓋・枠共			型　式	定　価	コード№
DG	250	300	15		03320130				T-2	DW30-15		03320131
	300	350	20		03320240				T-2	DW35-20		03320241
	350	400	20		03320340				T-2	DW40-20		03320341
	400	450	20		03320440				T-2	DW45-20		03320441
	450	500	20		03320540				T-2	DW50-20		03320541
	500	550	20		03320640				T-2	DW55-20		03320641
	550	600	20		03320740				歩行用	DW60-20		03320741
	550	600	25		03320750				T-2	DW60-25		03320751
	600	650	20		03320840				歩行用	DW65-20		03320841
	600	650	25		03320850				T-2	DW65-25		03320851
DG-D	250	300	15		03322130				T-6★	DW30-15		03320131
	250	300	20		03322140				T-20c	DW30-20		03320141
	300	350	20		03322240				T-6★	DW35-20		03320241
	300	350	25		03322250				T-20c	DW35-25		03320251
	350	400	20		03322340				T-6★	DW40-20		03320341
	350	400	25		03322350				T-20c	DW40-25		03320351
	400	450	20		03322440				T-6	DW45-20		03320441
	400	450	30		03322460				T-20c	DW45-30		03320461
	450	500	20		03322540				T-6	DW50-20		03320541
	450	500	30		03322560				T-20c	DW50-30		03320561
	500	550	20		03322640				T-6	DW55-20		03320641
	500	550	30		03322660				T-20c	DW55-30		03320661
	550	600	25		03322750				T-6	DW60-25		03320751
	550	600	35		03322770				T-20c	DW60-35		03320771
	600	650	25		03322850				T-6	DW65-25		03320851
	600	650	35		03322870				T-20c	DW65-35		03320871
オプション部品　アイボルト固着クサリ（取付加工費含む）										C6IA-50		03320002

注意）荷重欄の T-6★ はT-8(4㌧積載車)にも対応可能です。 T-20c は『Ｔ-20ランクC』を略した記号です。
